Проект ОПГД112

Общий метраж 187 м2
3 спальни
3 санузла

Проект двухэтажного дома из газобетона с 3 спальнями 187м2

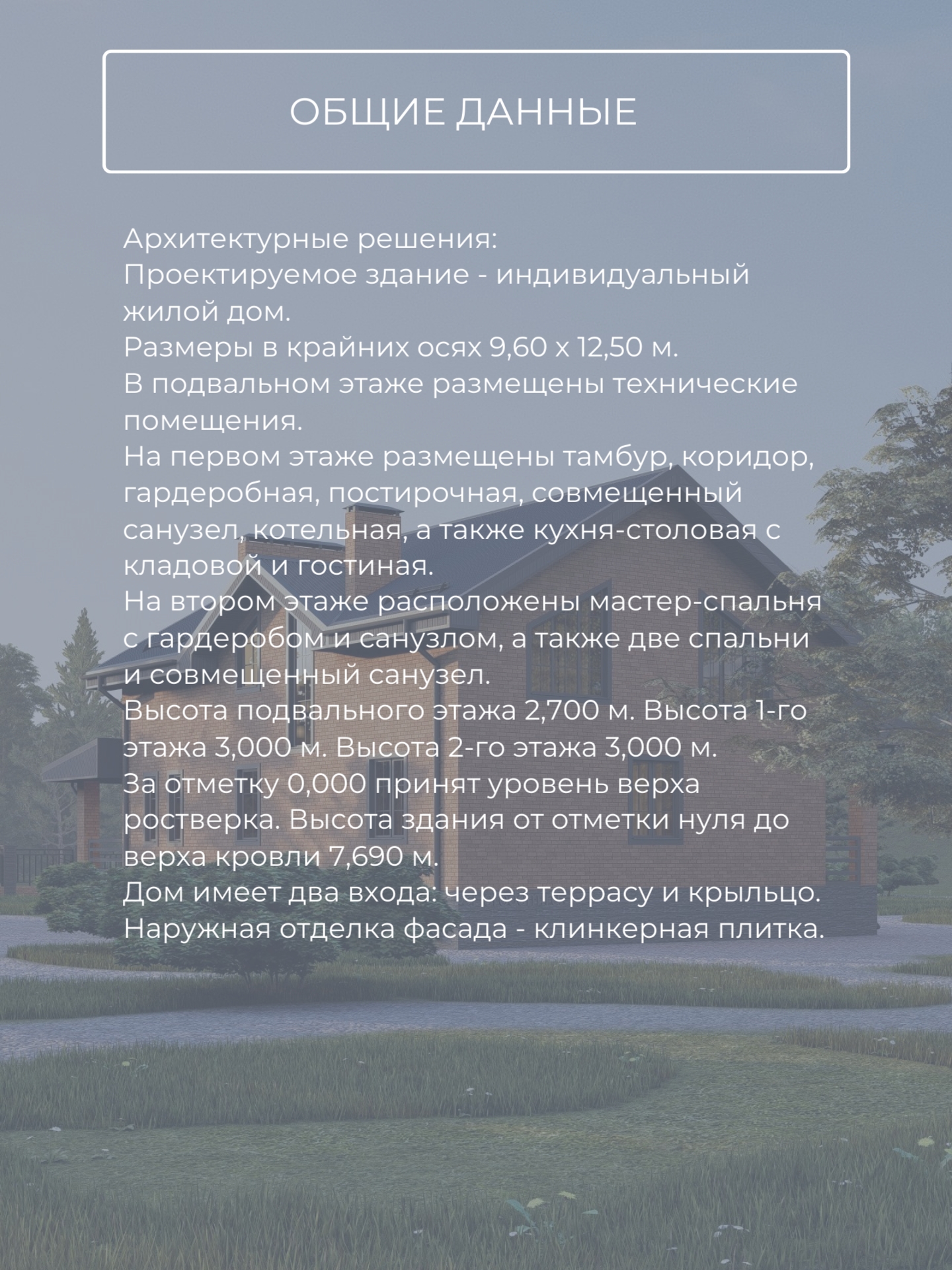

Общие данные:
Размеры здания в осях составляют 9,60 × 12,50 м. Высота цокольного этажа — 2 700 мм, высота 1-го и 2-го этажей — по 3 000 мм. Высота здания от отметки нуля до верха кровли — 7 690 мм.
Архитектурные решения:
Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из клинкерной плитки. Покрытие кровли — гибкая черепица. Дом имеет два входа: через террасу и крыльцо.
Конструктивные решения:

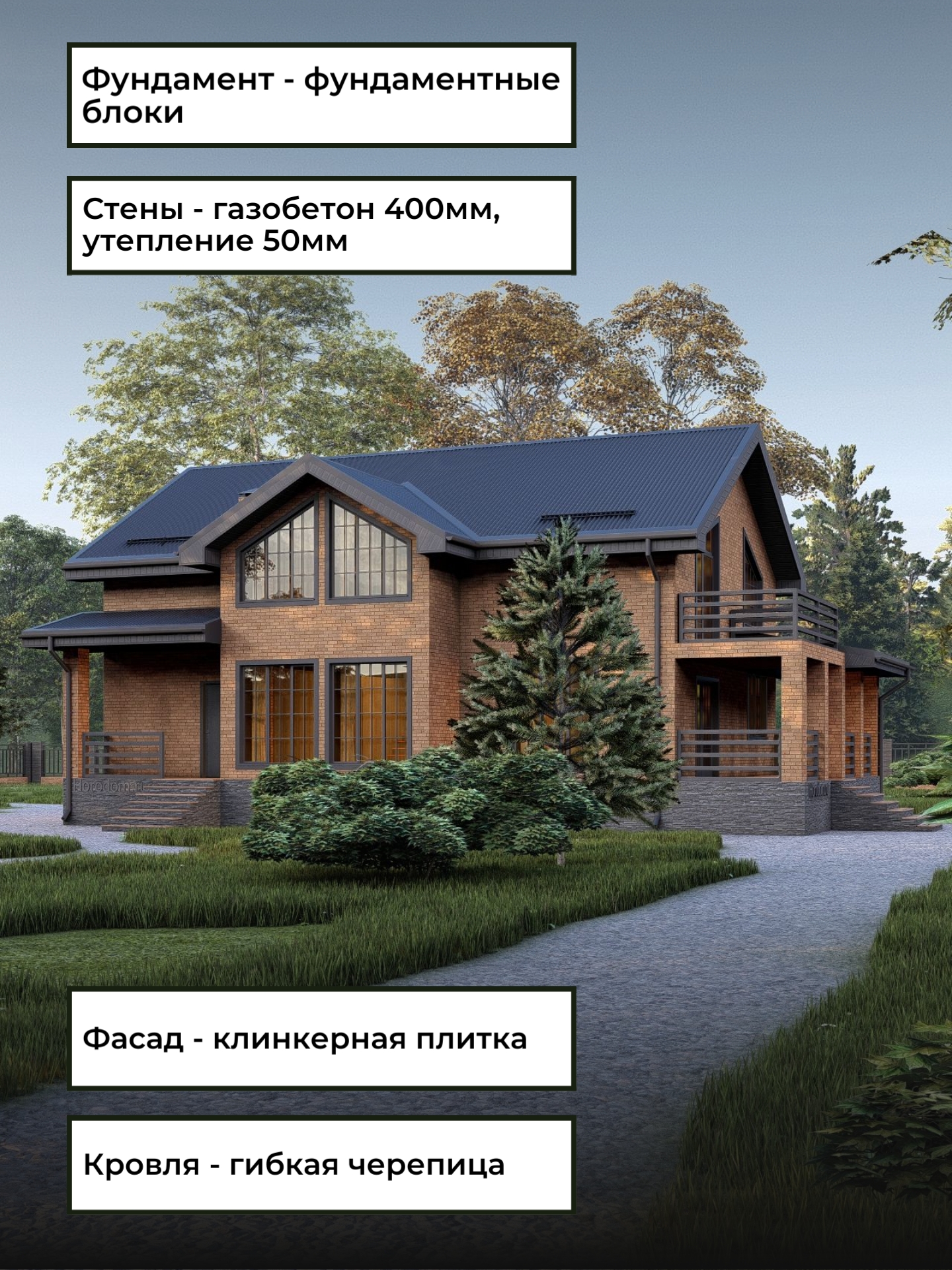

Фундамент — фундаментные блоки. Стены выполнены из газобетона толщиной 400 мм с утеплением 50 мм.
Объемно-планировочные решения:

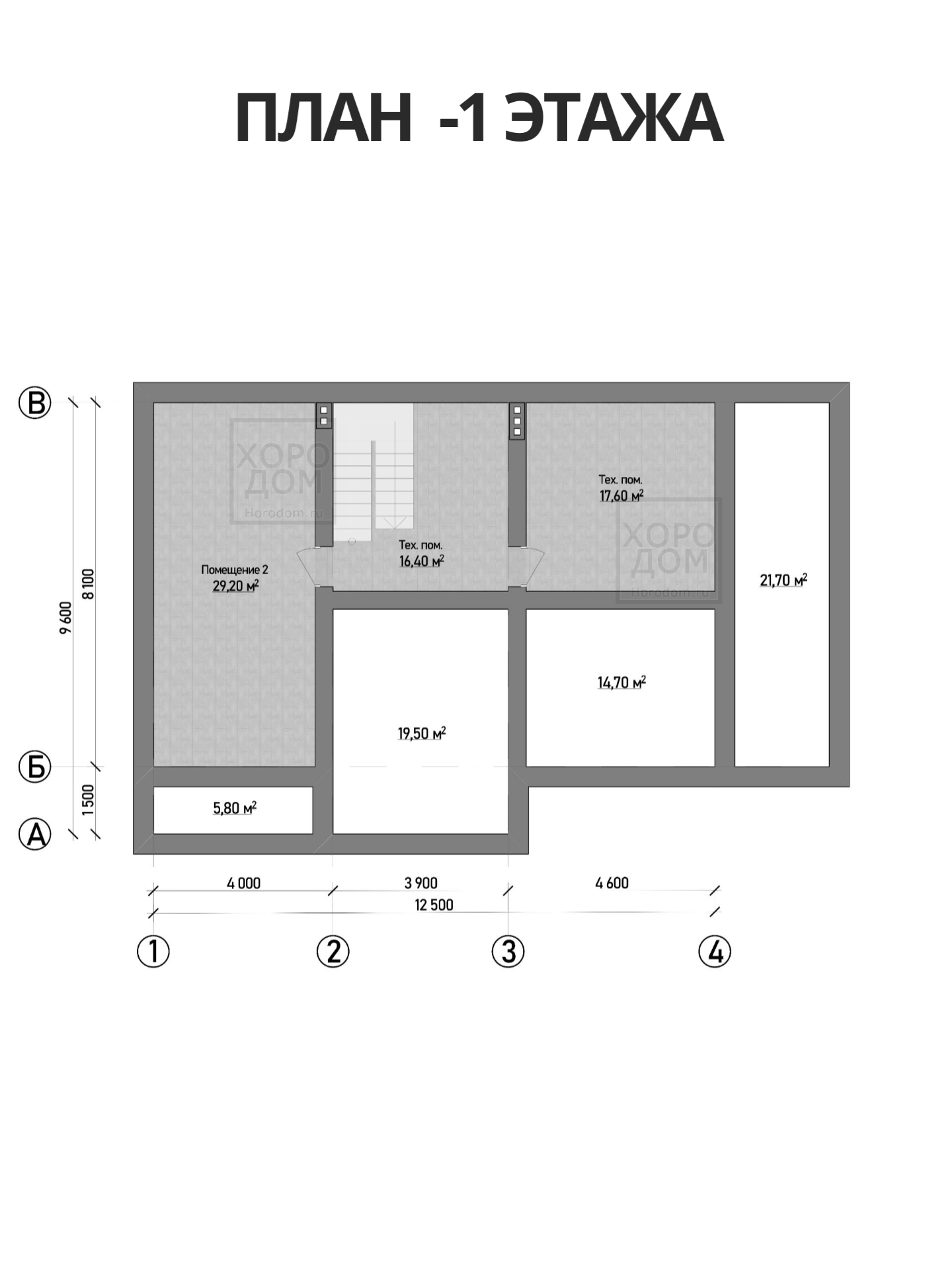

В цокольном этаже расположены технические помещения различной площади (от 5,80 м² до 29,20 м²).

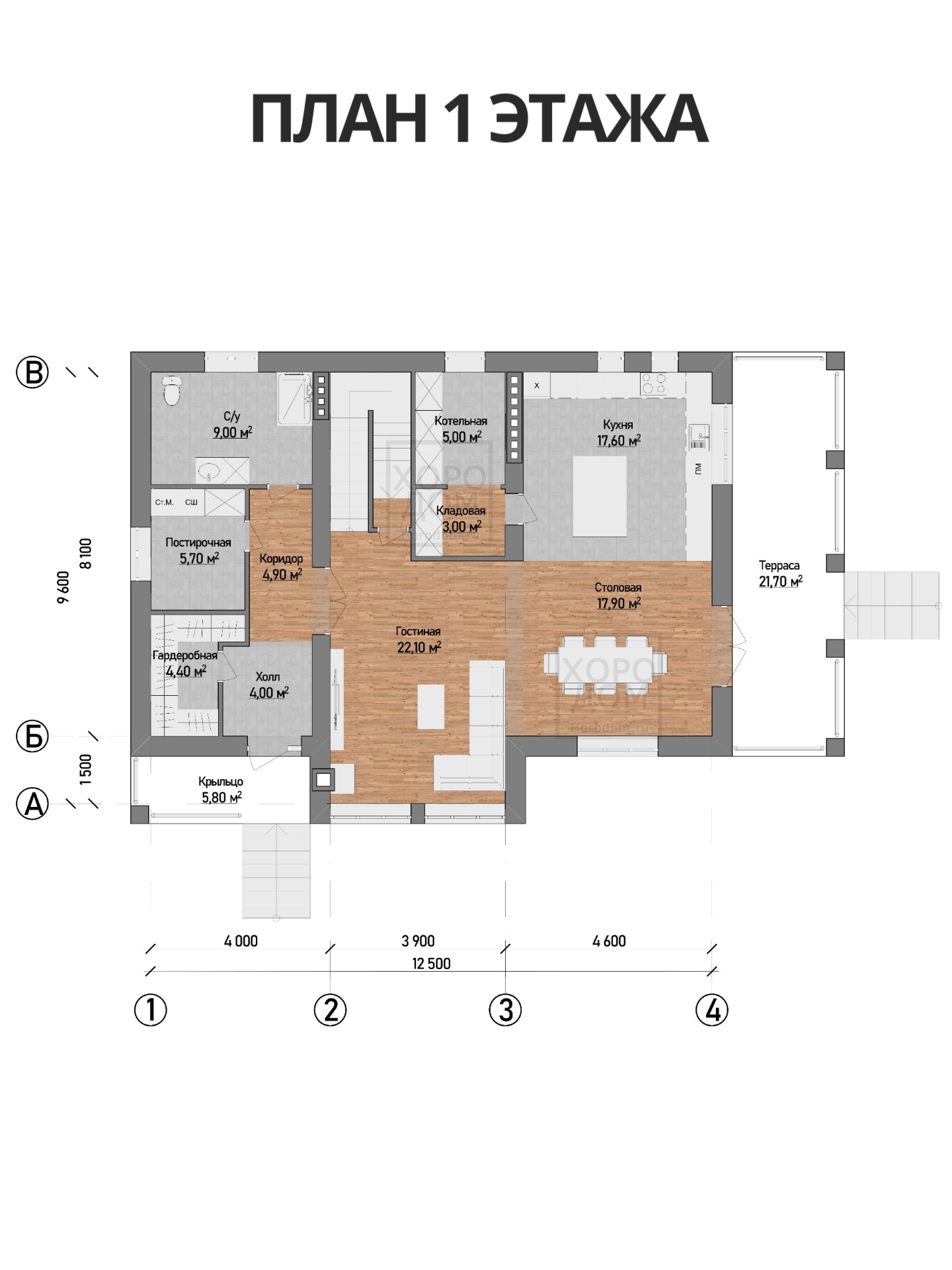

На первом этаже размещены: гостиная площадью 22,10 м², столовая 17,90 м², кухня 17,60 м², холл 4,00 м², коридор 4,90 м², санузел 9,00 м², постирочная 5,70 м², гардеробная 4,40 м², котельная 5,00 м², кладовая 3,00 м², крыльцо 5,80 м² и терраса 21,70 м².

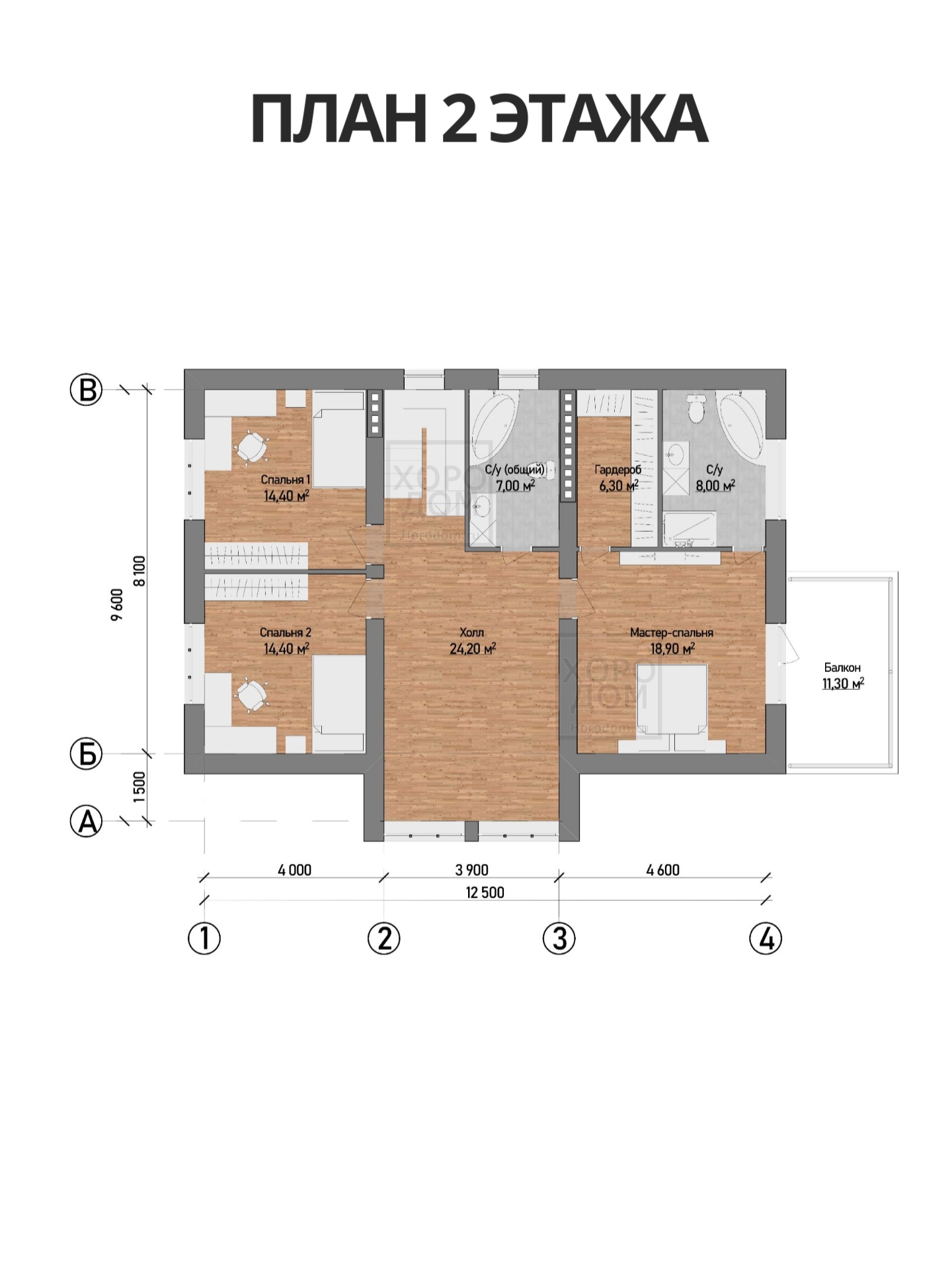

На втором этаже расположены: мастер-спальня площадью 18,90 м², две спальни (по 14,40 м²), холл 24,20 м², два санузла (7,00 м² и 8,00 м²), гардеробная 6,30 м² и балкон 11,30 м².

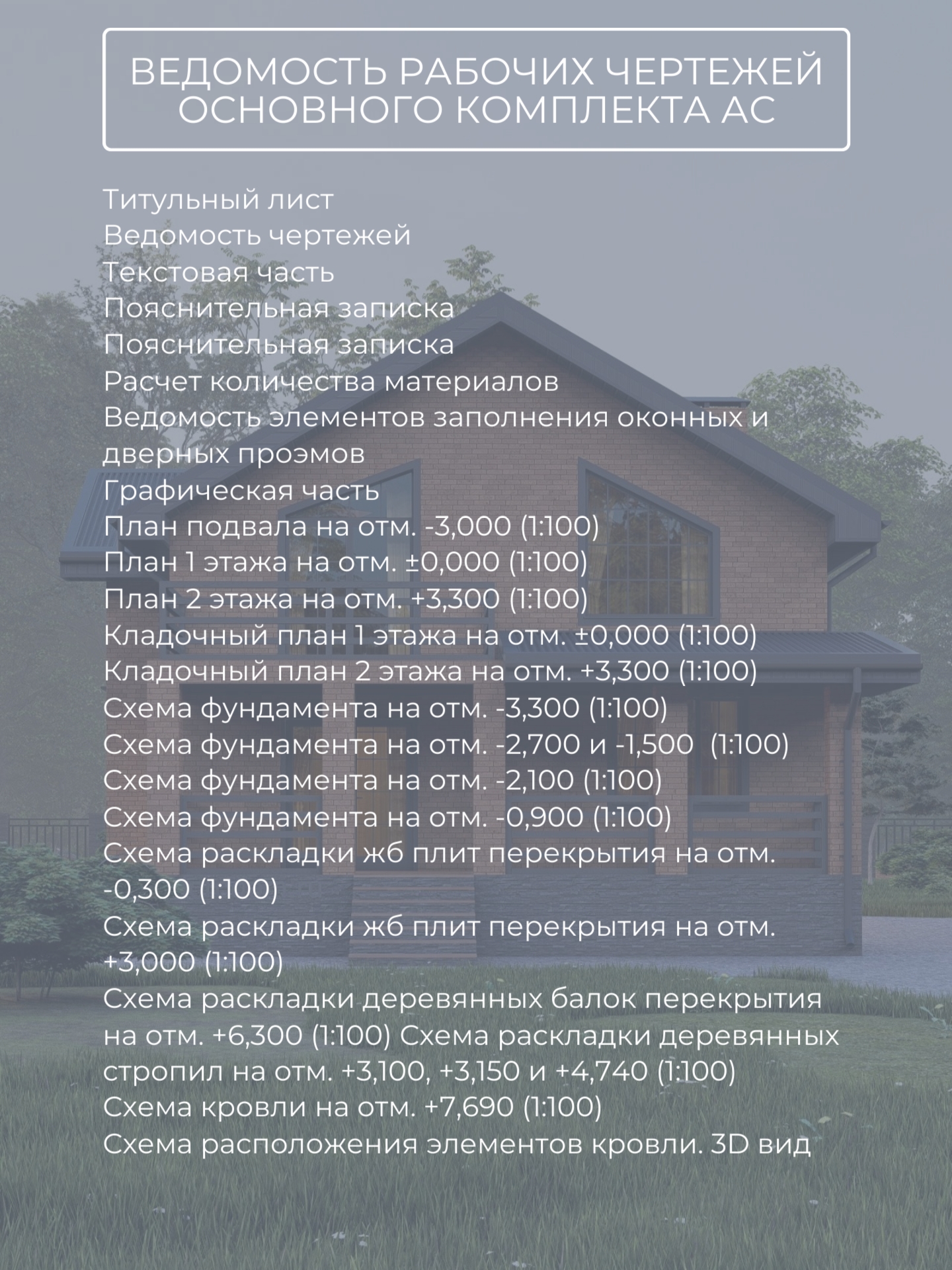

Состав рабочей документации:
Проект включает титульный лист, ведомость чертежей, текстовую часть, пояснительные записки, расчет материалов, ведомость заполнений проемов. Графическая часть содержит: планы подвала, 1-го и 2-го этажей, кладочные планы, схемы фундаментов на различных отметках, схемы раскладки железобетонных плит и деревянных балок перекрытий, схемы стропильной системы и кровли (в том числе 3D вид), разрез 1-1, фасады (1-4, 4-1, А-В, В-А) и общие виды.
