Проект ОПГД108

Общий метраж 468 м2
5 спальни
4 санузла

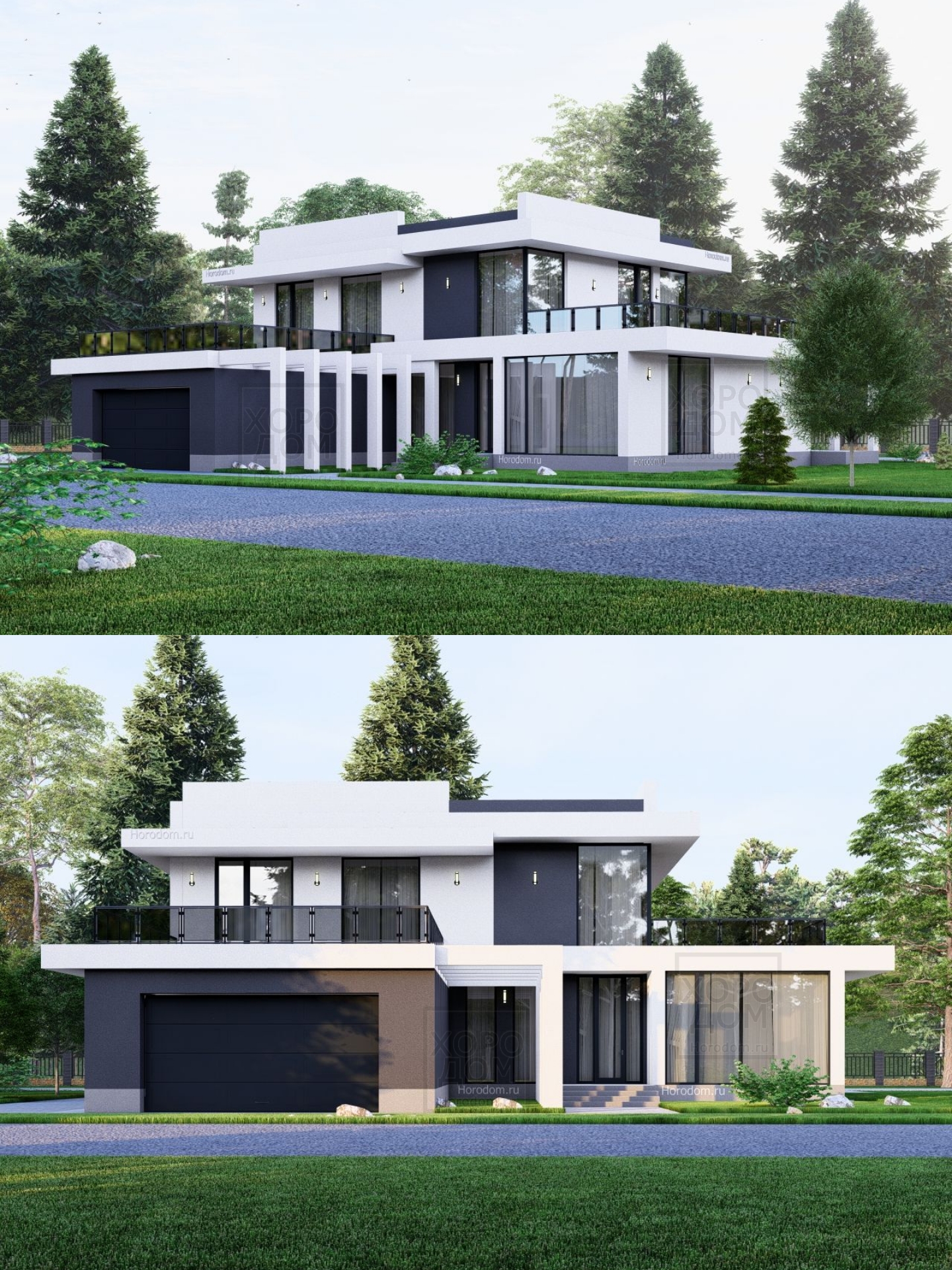

Проект двухэтажного дома из газобетона с 5 спальнями 468м2
Общие данные:

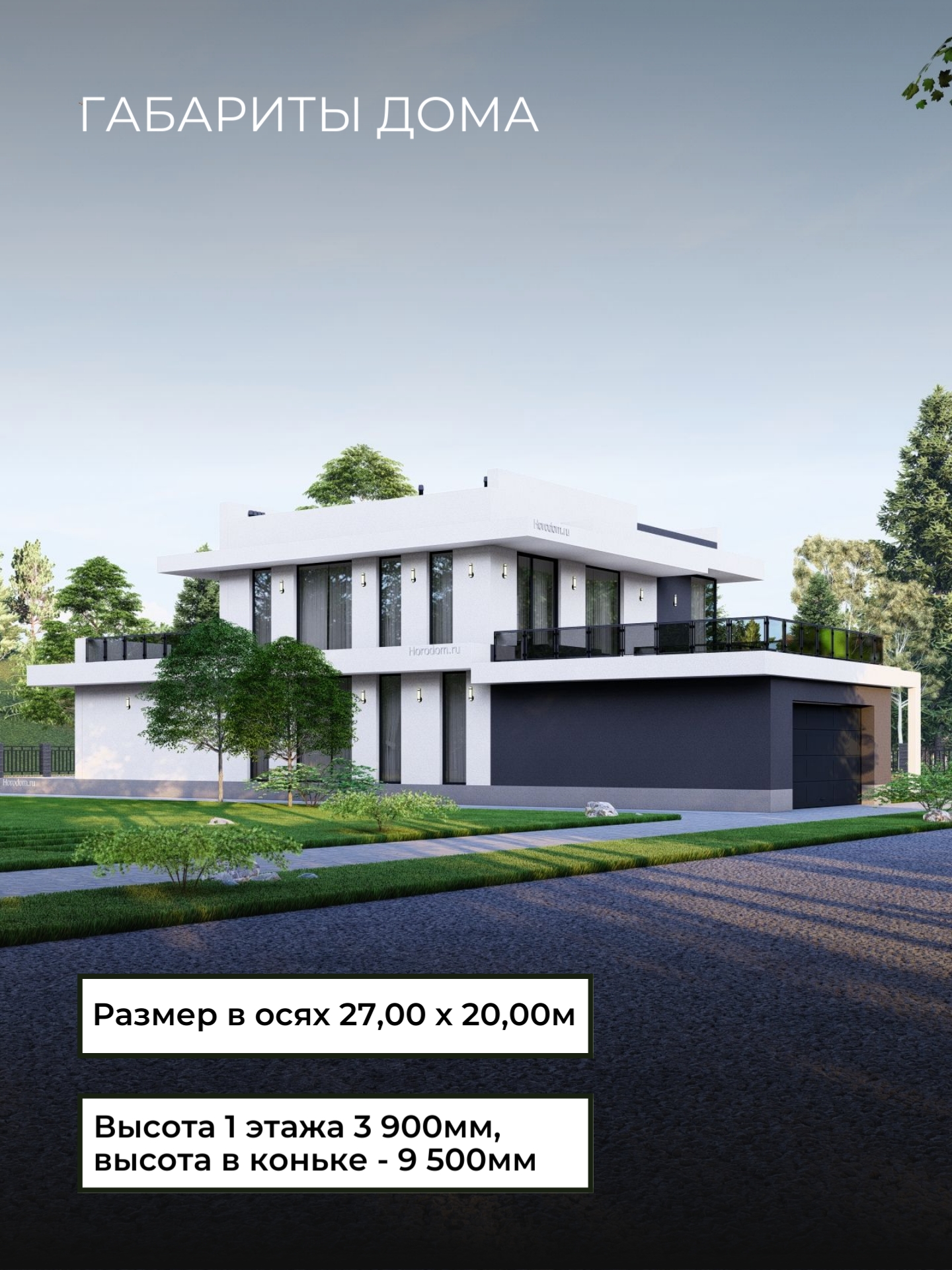

Размеры здания в осях составляют 27,00 × 20,00 м. Высота 1-го этажа — 3 900 мм, 2-го этажа — 3 500 мм. Высота здания от отметки нуля до верха кровли — 9 500 мм.

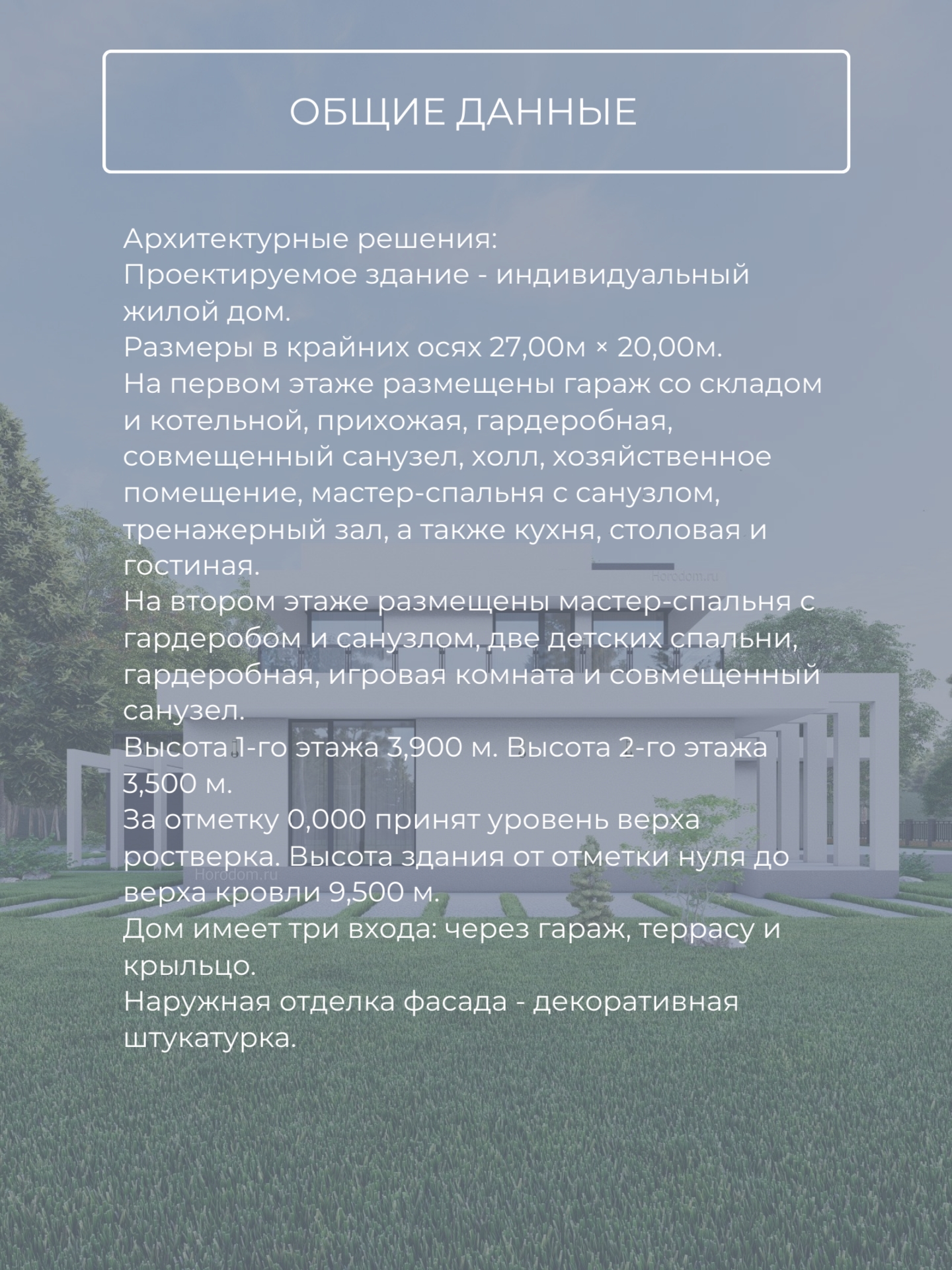

Архитектурные решения:

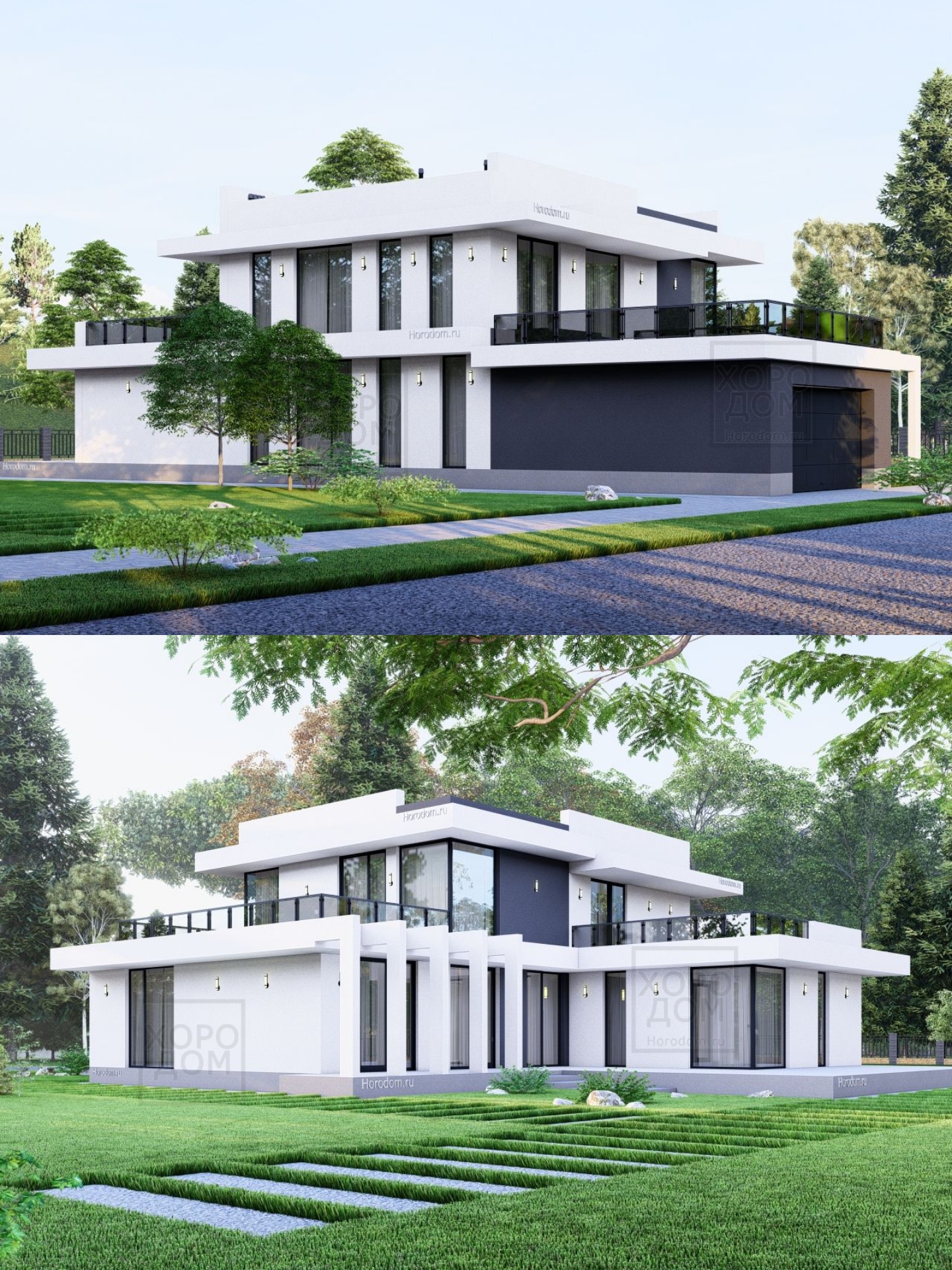

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из декоративной штукатурки. Покрытие кровли — рулонный материал. Дом имеет три входа: через гараж, террасу и крыльцо.
Конструктивные решения:

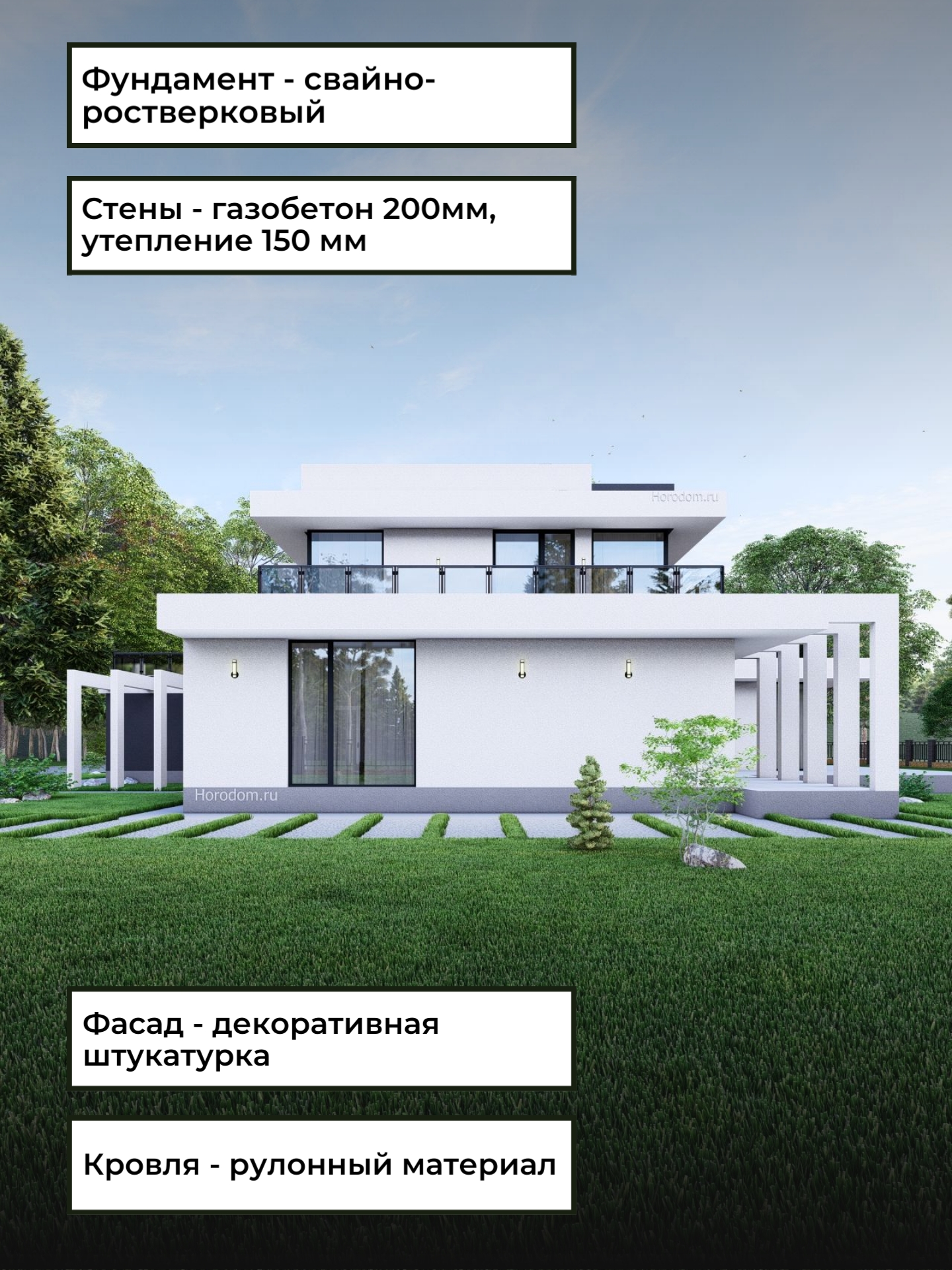

Фундамент — свайно-ростверковый. Стены выполнены из газобетона толщиной 200 мм с утеплением 150 мм.
Объемно-планировочные решения:

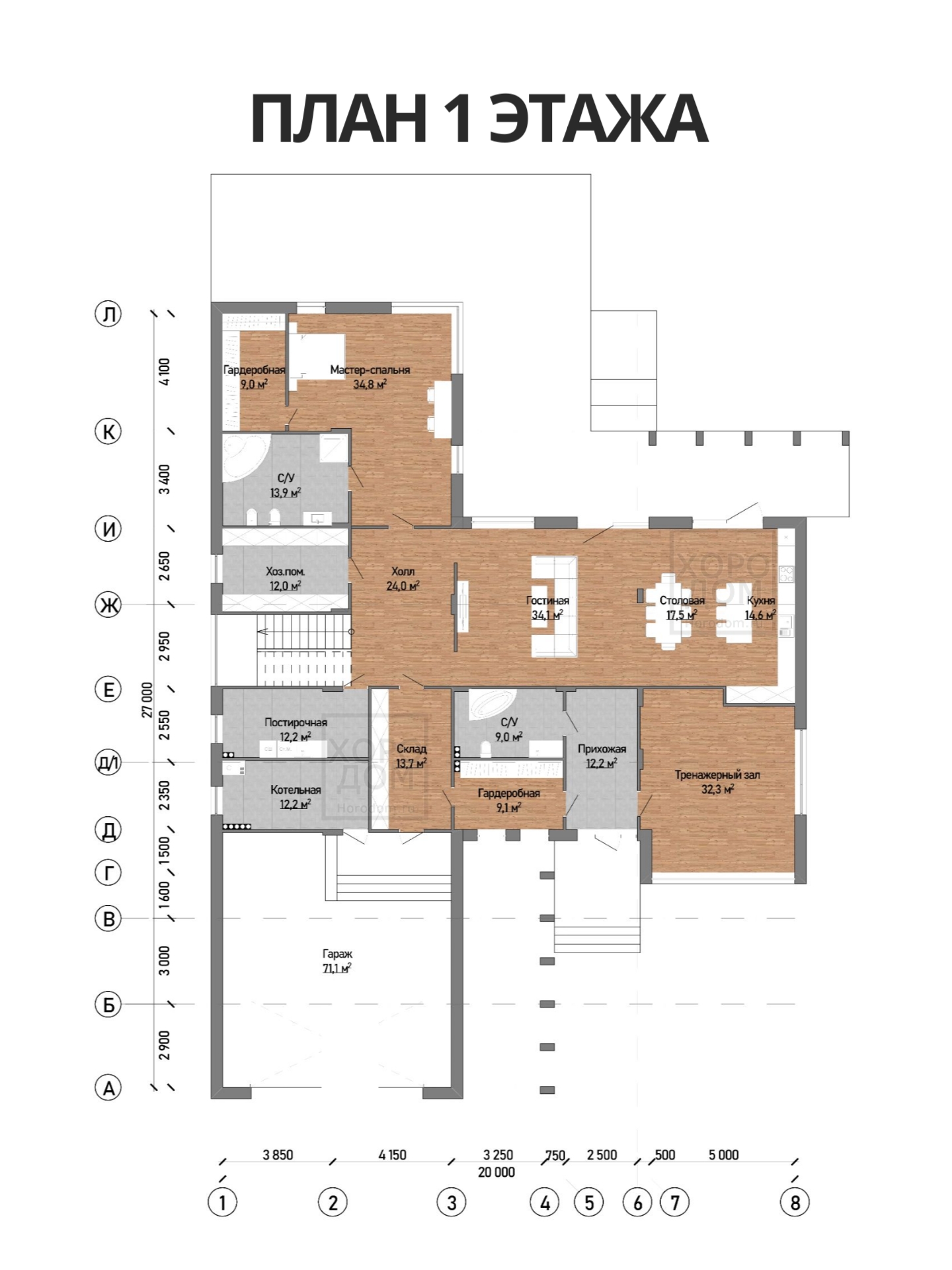

Планировка дома включает на первом этаже: гараж площадью 71,1 м², тренажерный зал 32,3 м², гостиную 34,1 м², мастер-спальню 34,8 м², холл 24,0 м², столовую 17,5 м², кухню 14,6 м², склад 13,7 м², санузел 13,9 м², хозяйственное помещение 12,0 м², постирочную 12,2 м², котельную 12,2 м², прихожую 12,2 м², гардеробные (9,0 м² и 9,1 м²) и санузел 9,0 м².

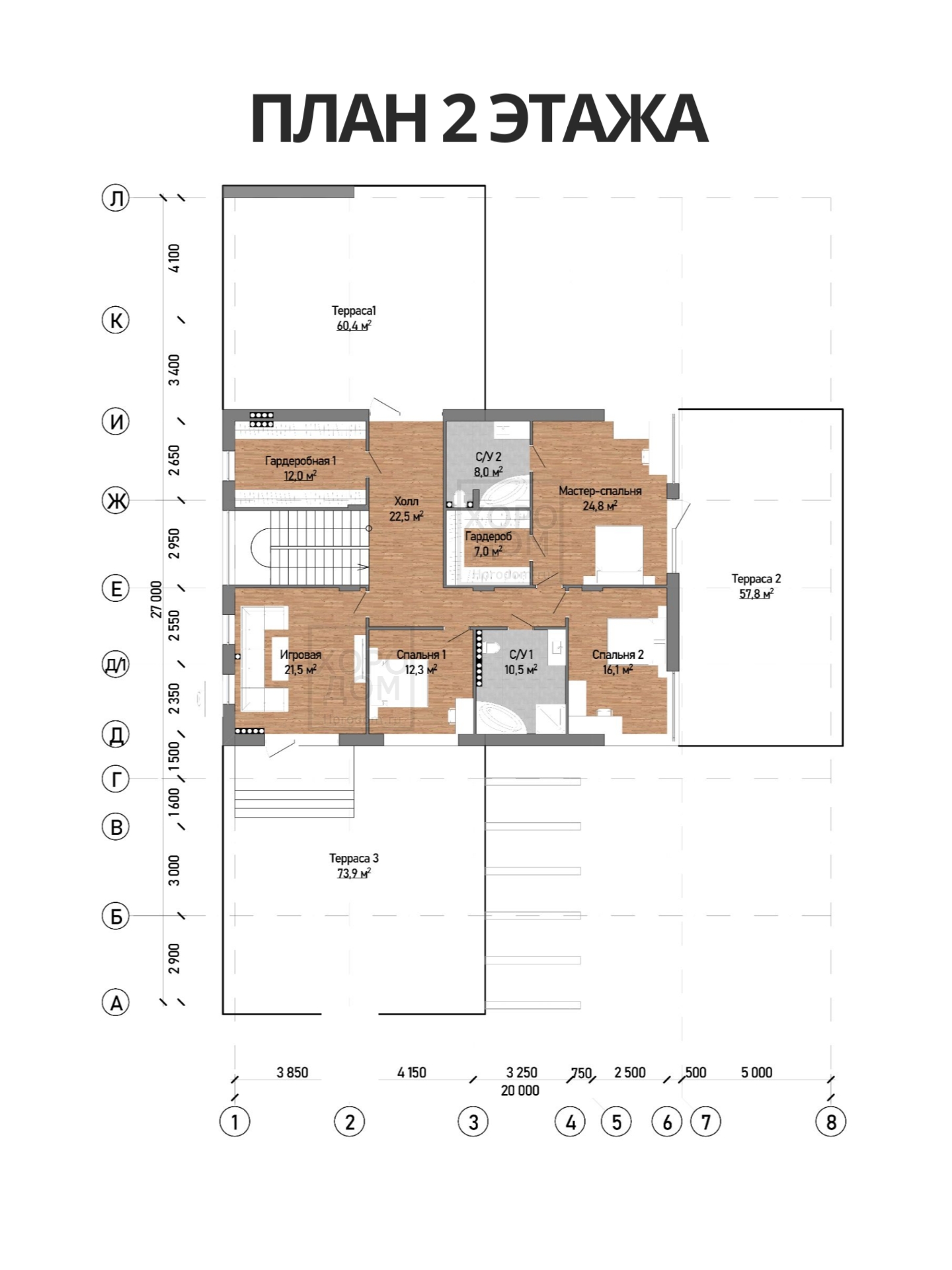

На втором этаже расположены: три террасы (73,9 м², 60,4 м², 57,8 м²), мастер-спальня 24,8 м², холл 22,5 м², игровая комната 21,5 м², спальня 16,1 м², гардеробная 12,0 м², спальня 12,3 м², санузел 10,5 м², санузел 8,0 м² и гардероб 7,0 м².

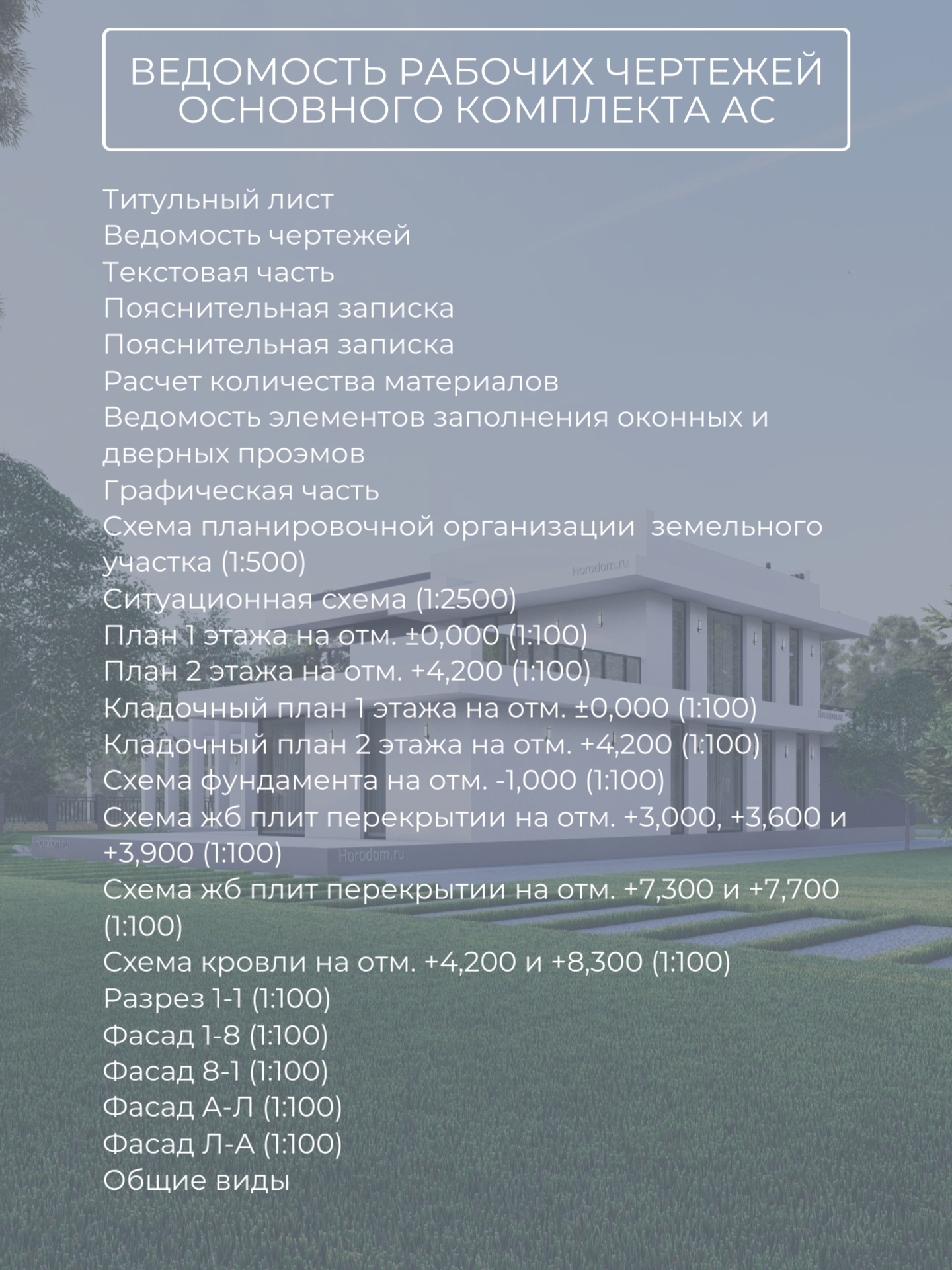

Состав рабочей документации:
Архитектурно-строительный раздел (АС) включает: титульный лист, ведомость чертежей, текстовую часть, пояснительную записку, расчет количества материалов, ведомость элементов заполнения оконных и дверных проемов. Графическая часть содержит: схему планировочной организации земельного участка (1:500), ситуационную схему (1:2500), планы 1-го и 2-го этажей (1:100), кладочные планы этажей, схему фундамента на отм. -1,000, схемы железобетонных плит перекрытий на различных отметках, схемы кровли, разрез 1-1, фасады (1-8, 8-1, А-Л, Л-А) и общие виды.
