Проект ОПГД133

Общий метраж 151 м2
5 спальни
2 санузла

Проект двухэтажного дома из кирпича с 3 спальнями 151м2

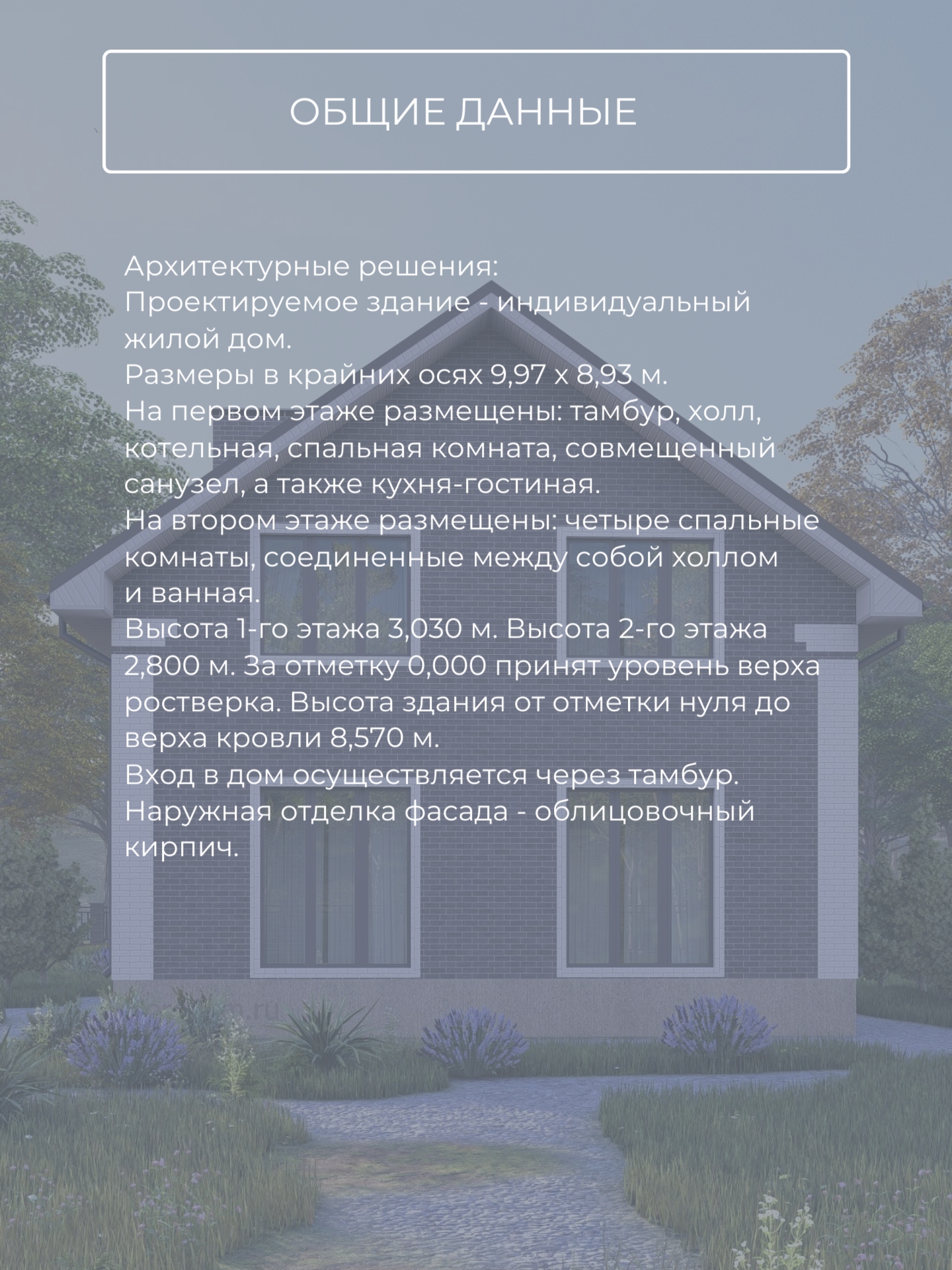

Общие данные:

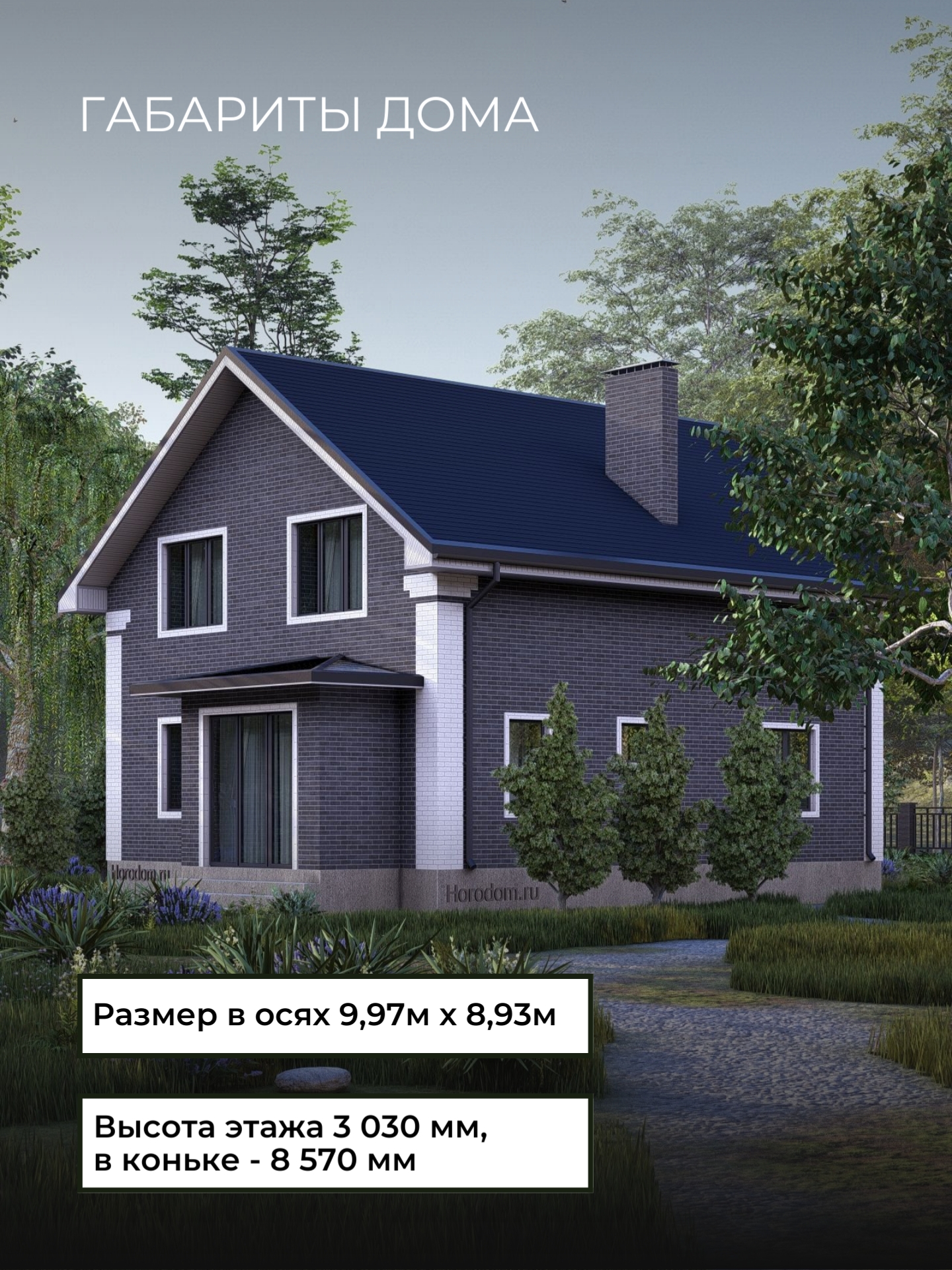

Размеры здания в осях составляют 9,97 × 8,93 м. Высота 1-го этажа — 3 030 мм. Высота в коньке — 8 570 мм.
Архитектурные решения:

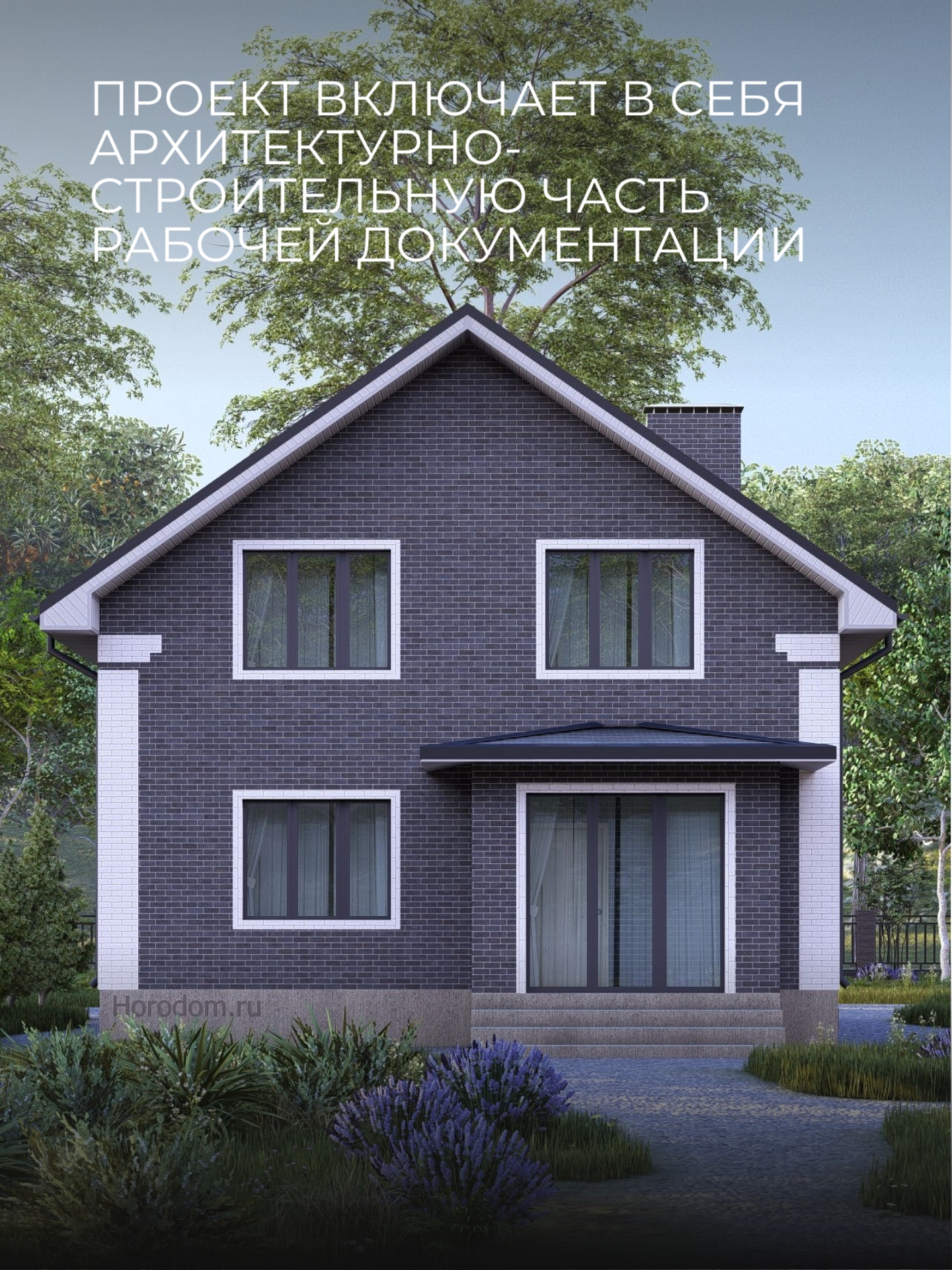

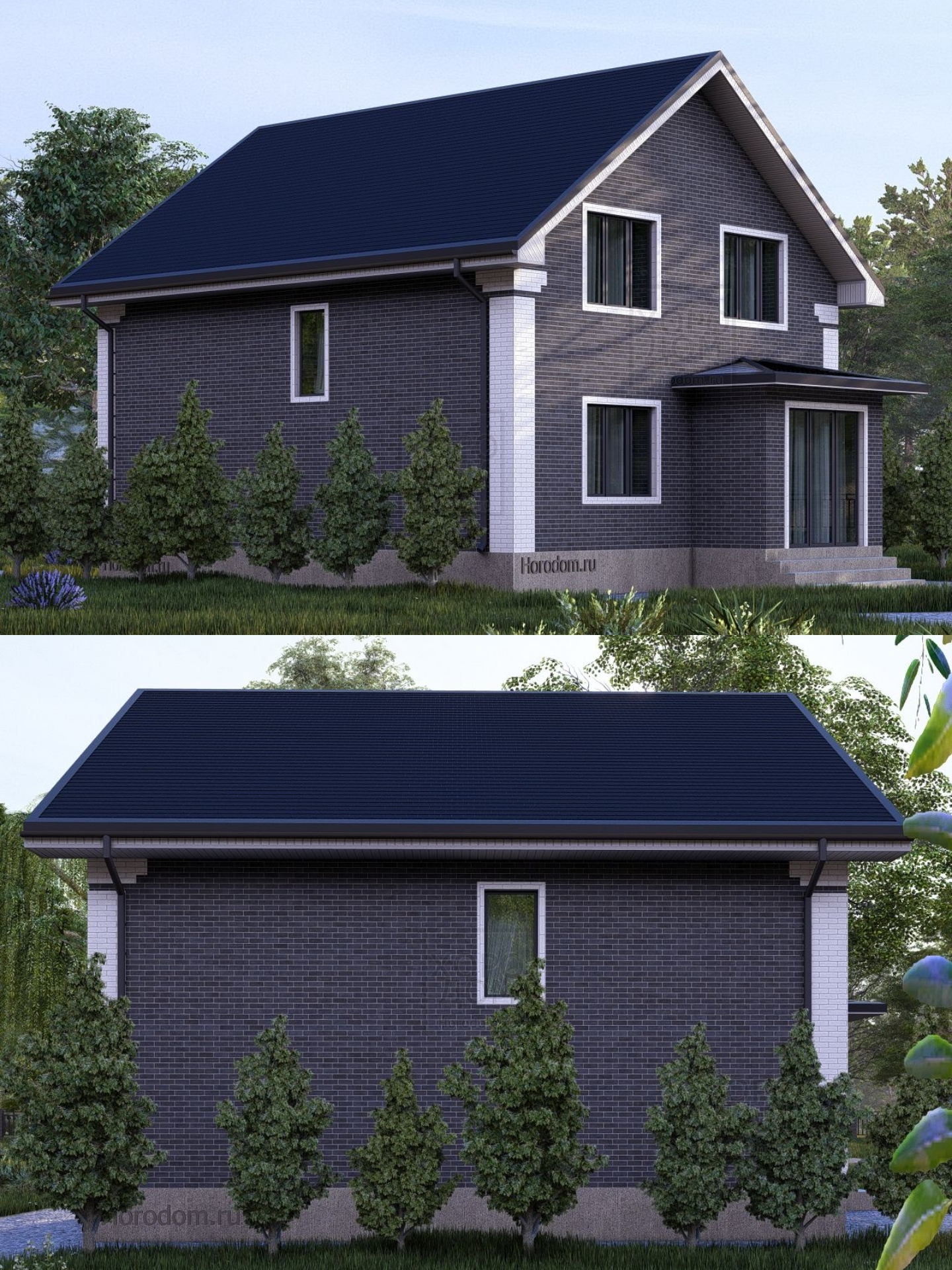

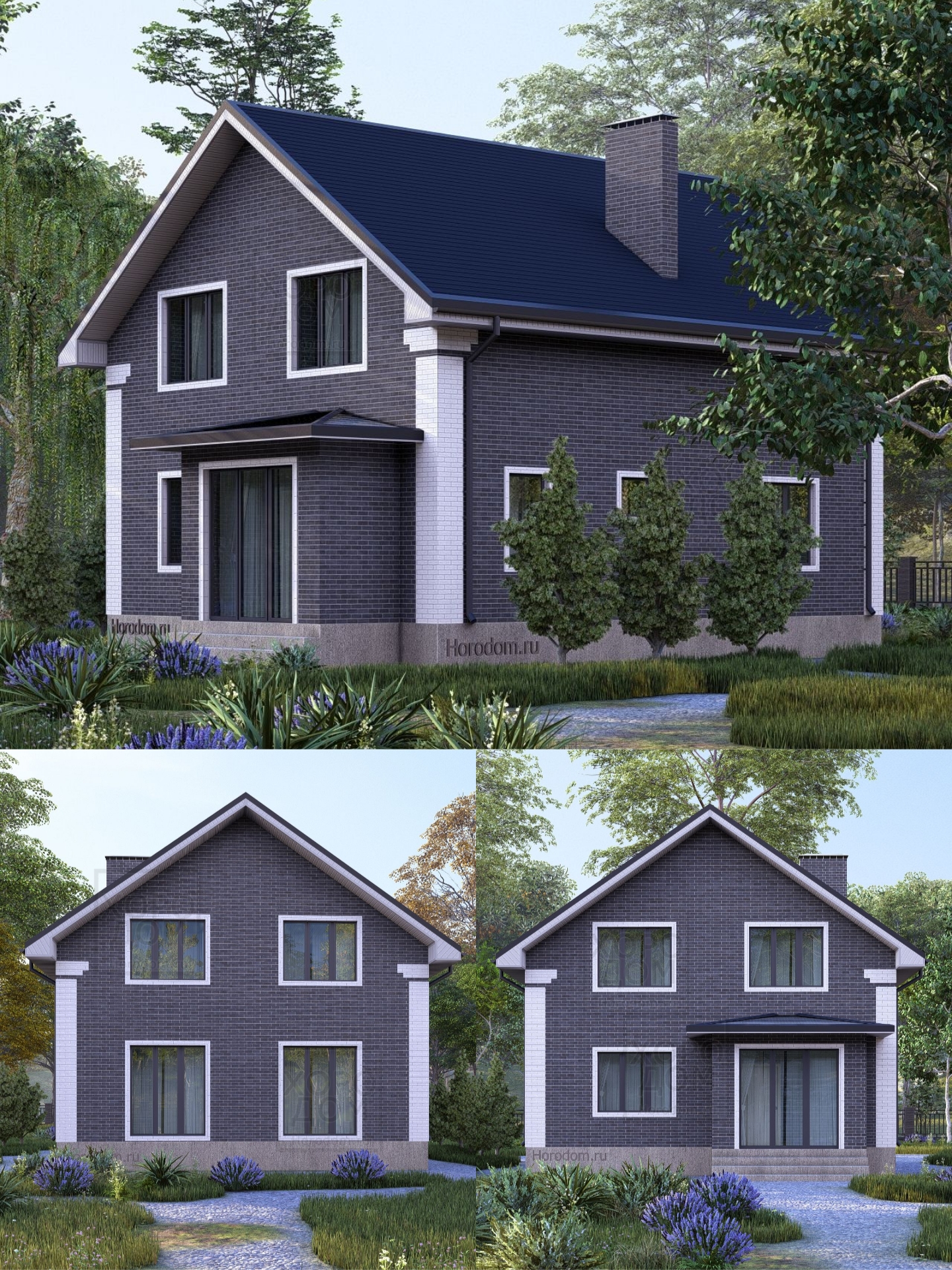

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через тамбур.
Конструктивные решения:

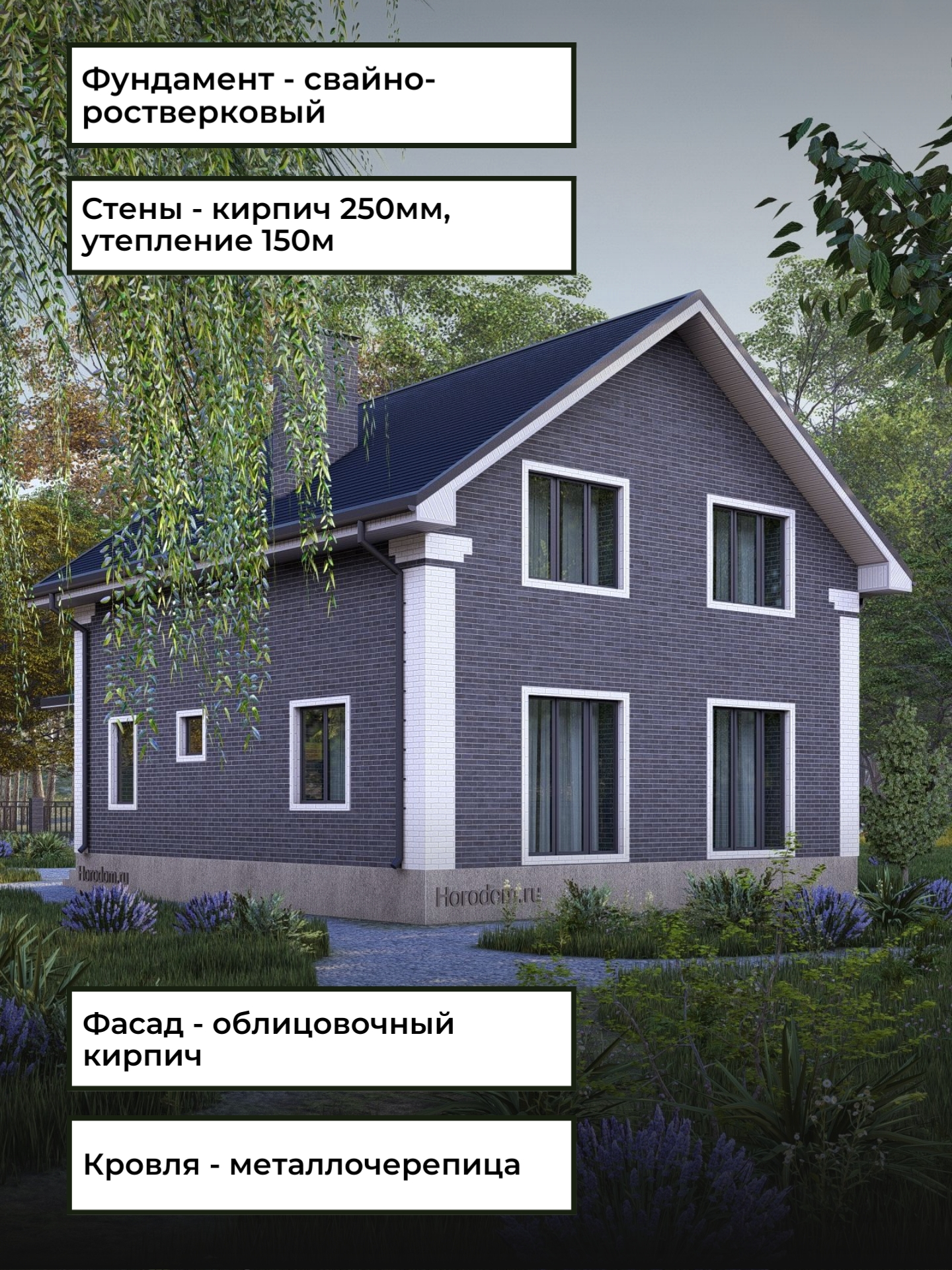

Фундамент — свайно-ростверковый. Стены выполнены из кирпича толщиной 250 мм с утеплением 150 мм.
Объемно-планировочные решения:

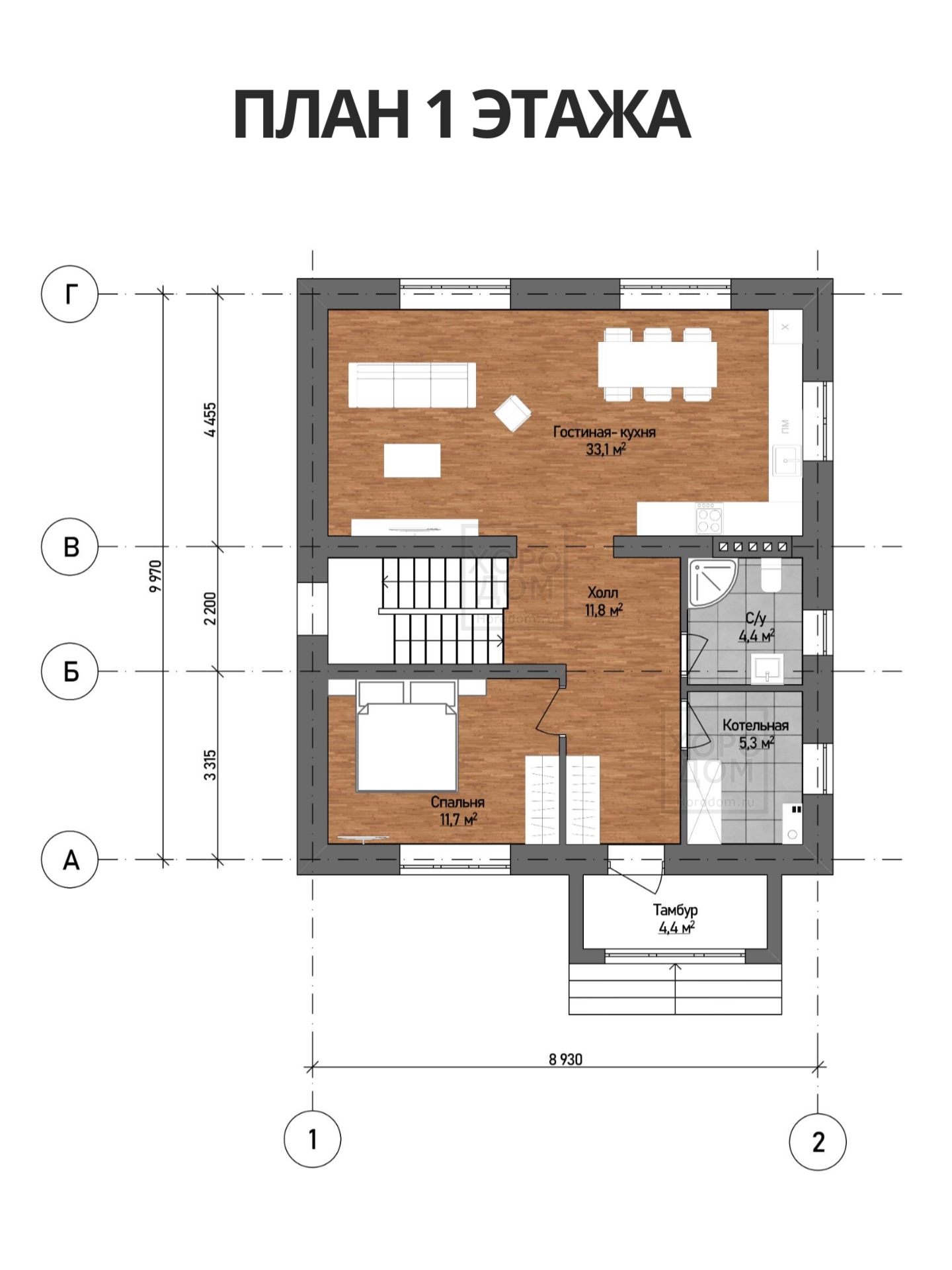

Планировка дома включает на первом этаже: кухню-гостиную площадью 33,1 м², холл 11,8 м², спальню 11,7 м², санузел 4,4 м², котельную 5,3 м² и тамбур 4,4 м².

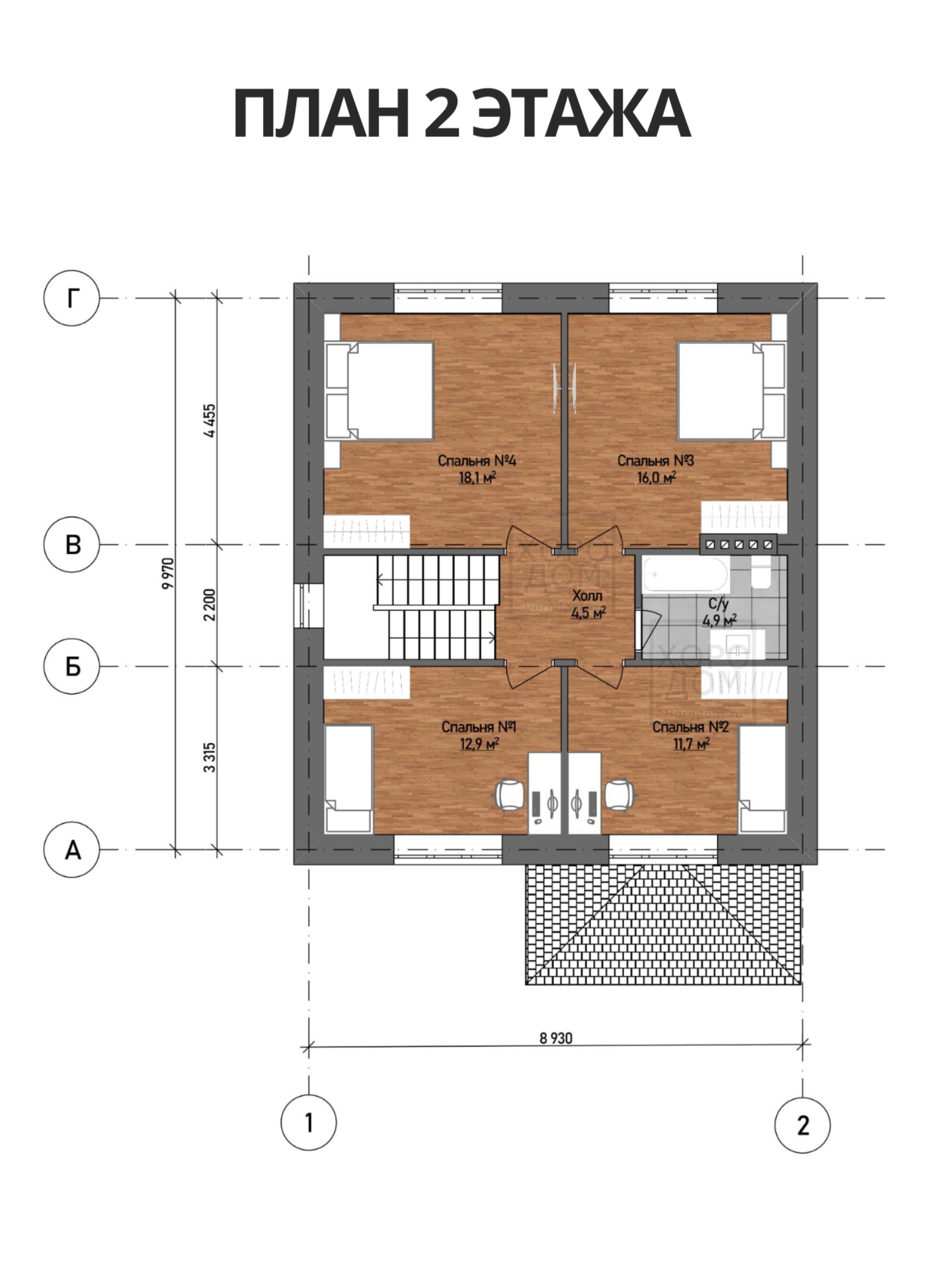

На втором этаже расположены: четыре спальни (18,1 м², 16,0 м², 12,9 м², 11,7 м²), холл 4,5 м² и санузел 4,9 м².

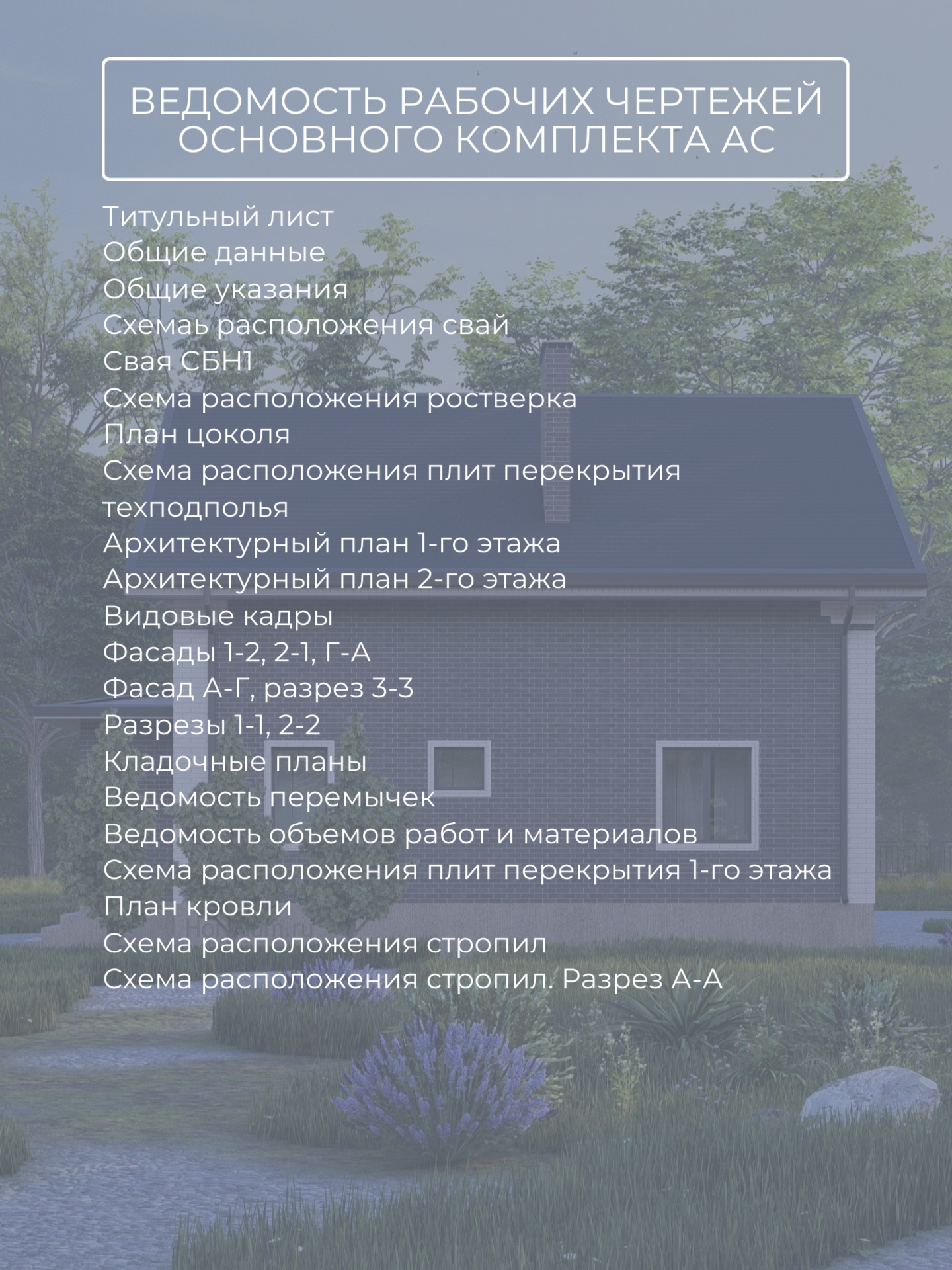

Состав рабочей документации:
Архитектурный раздел (АС) включает: титульный лист, общие данные, общие указания, схему расположения свай, сваю СБН1, схему расположения ростверка, план цоколя, схему расположения плит перекрытия техподполья, архитектурные планы 1-го и 2-го этажей, видовые кадры, фасады (1-2, 2-1, Г-А, А-Г), разрезы (1-1, 2-2, 3-3), кладочные планы, ведомость перемычек, ведомость объемов работ и материалов, схему расположения плит перекрытия 1-го этажа, план кровли, схему расположения стропил и разрез А-А схемы расположения стропил.
