Проект ОПГД115

Общий метраж 119 м2
3 спальни
2 санузла

Проект одноэтажного дома из газобетона с 3 спальнями 117м2
Общие данные:

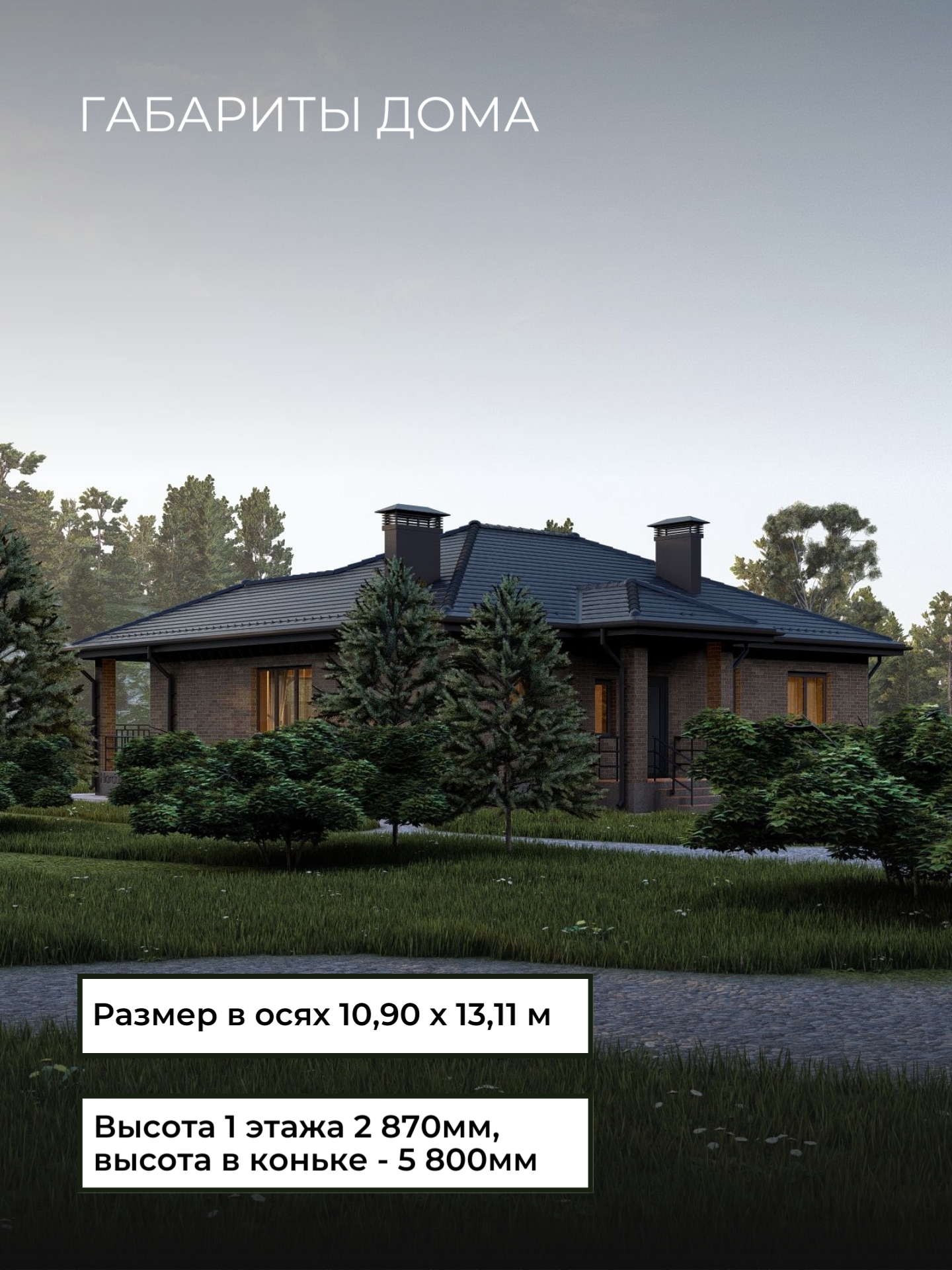

Размеры здания в осях составляют 10,90 × 13,11 м. Высота этажа — 2 870 мм. Высота в коньке — 5 800 мм.

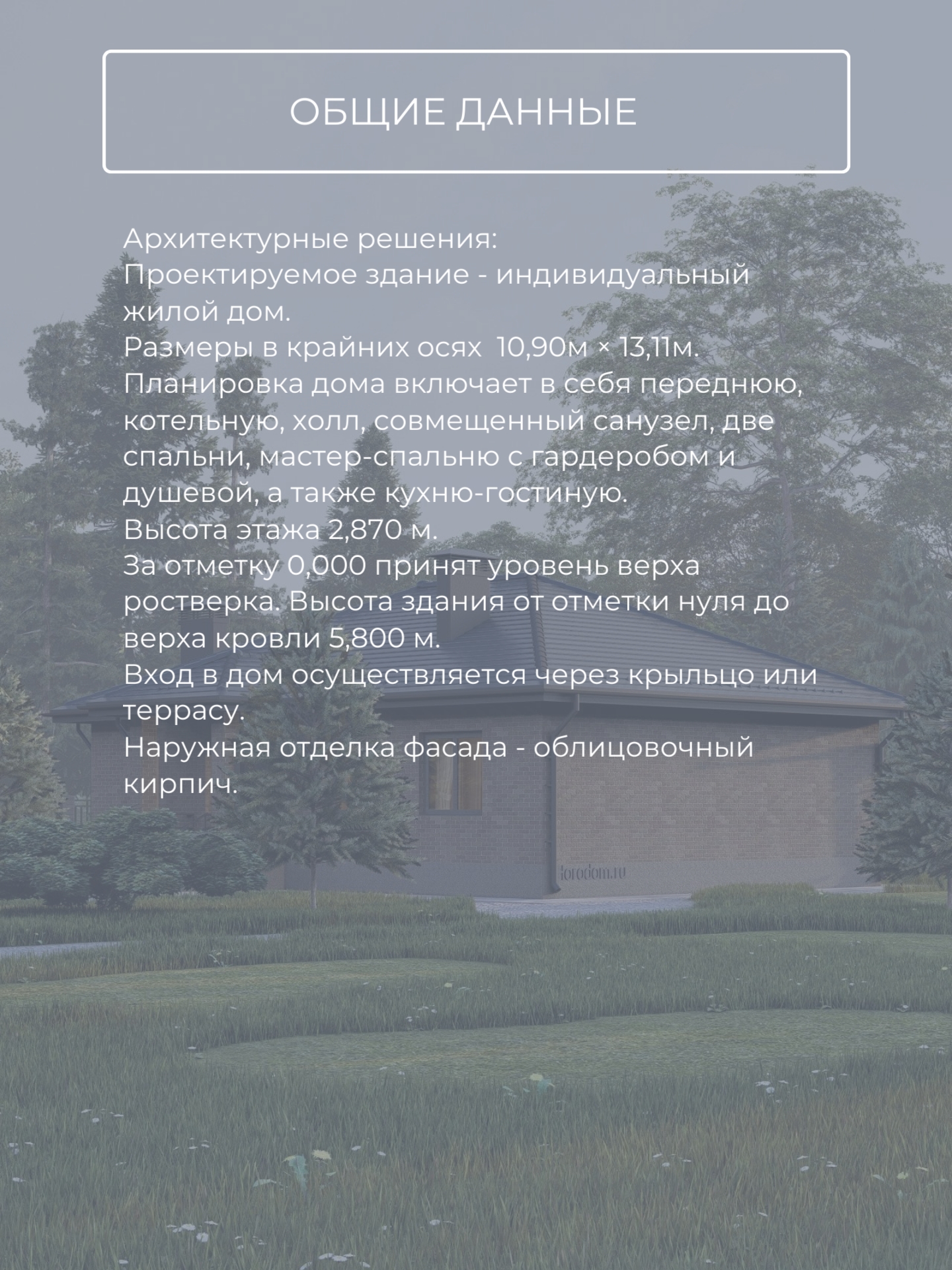

Архитектурные решения:

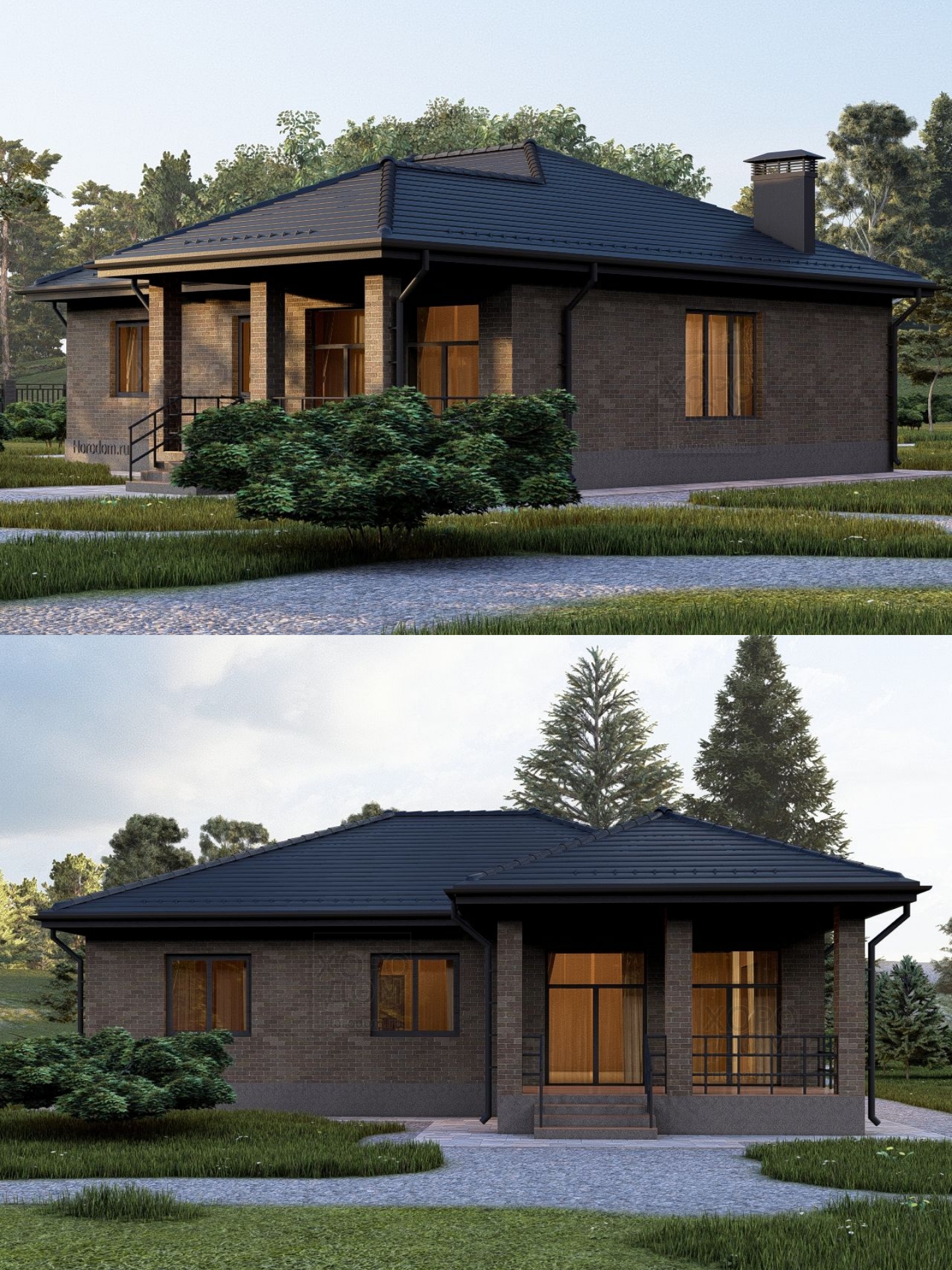

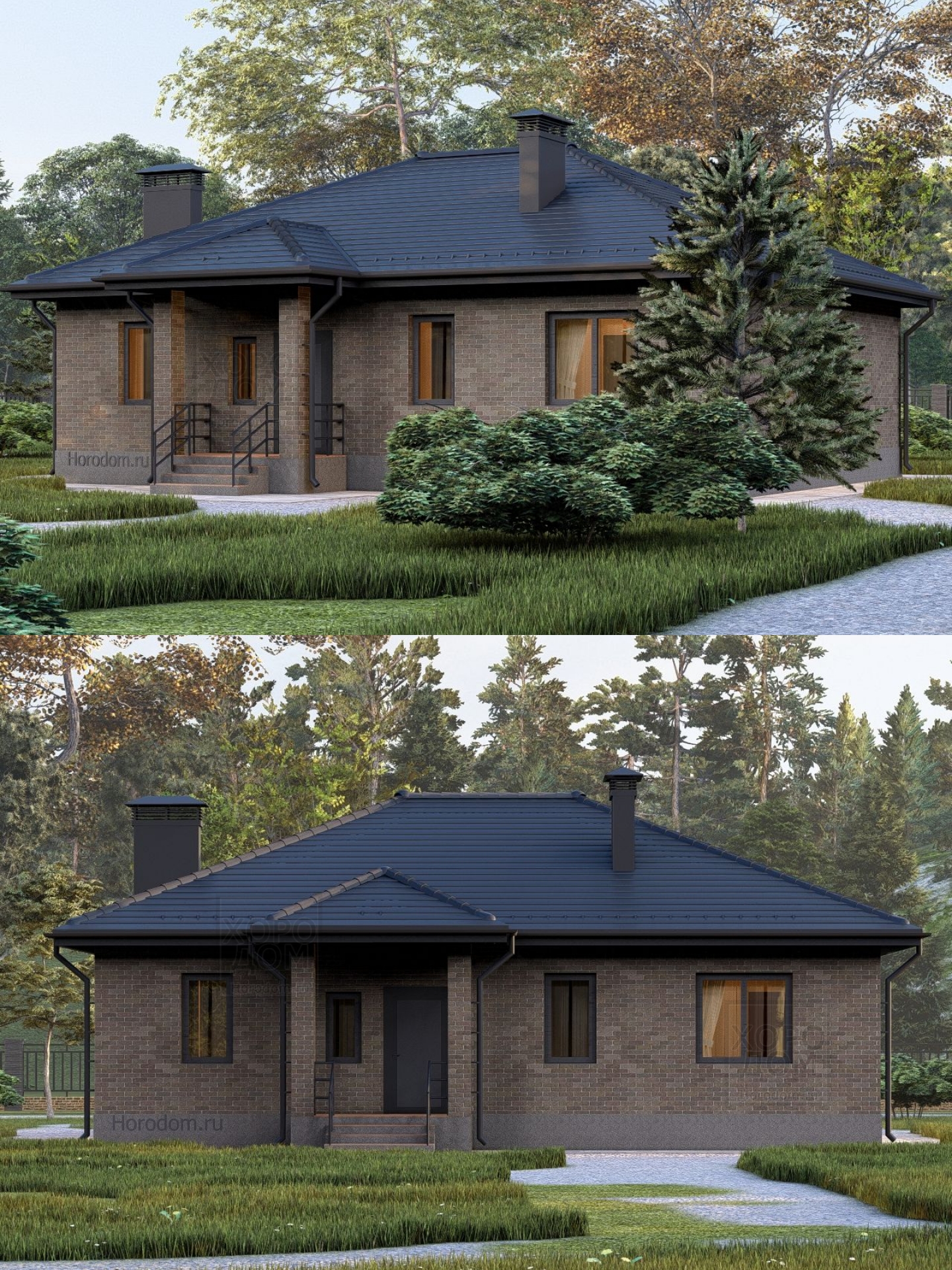

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо или террасу.
Конструктивные решения:

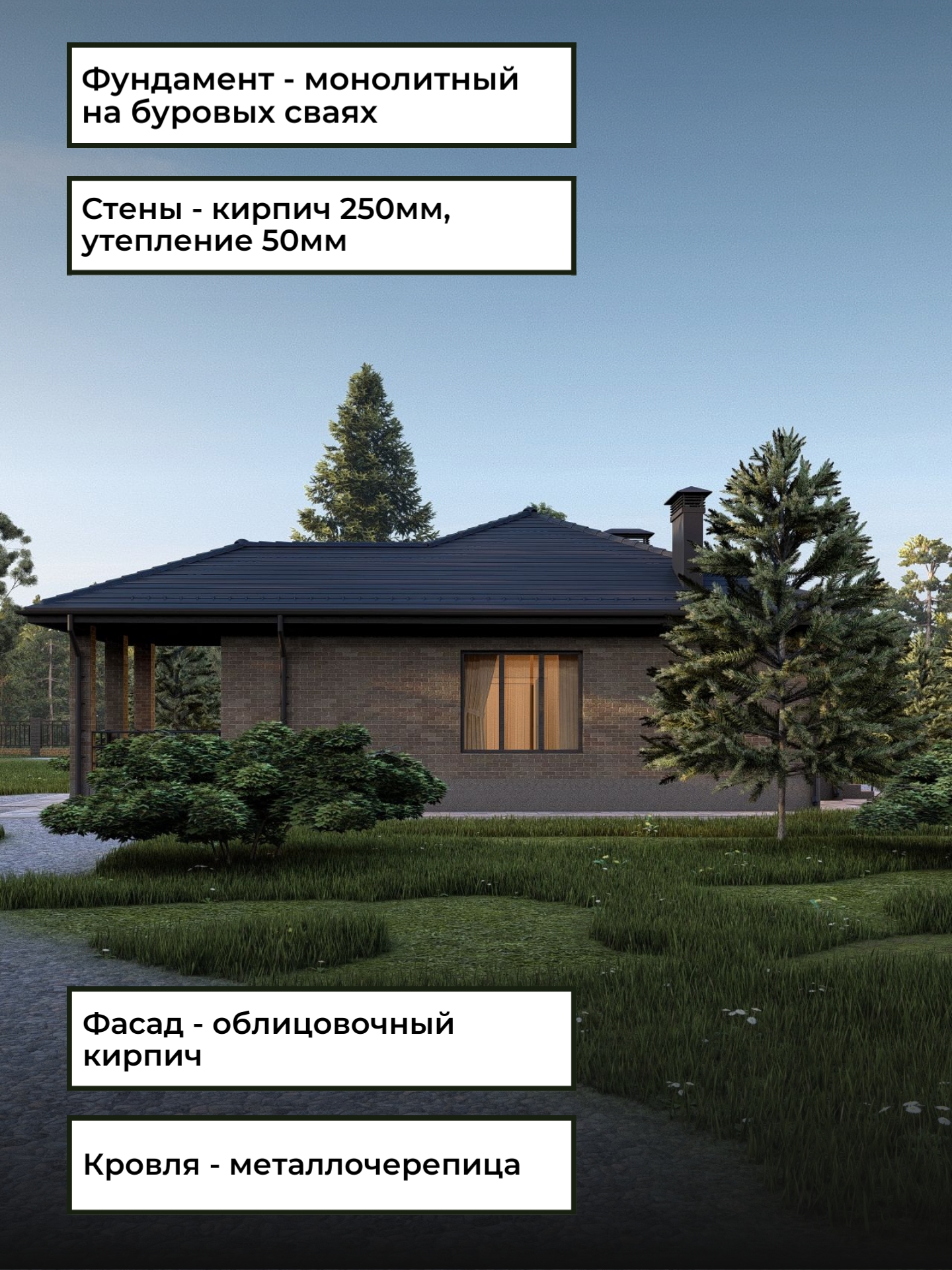

Фундамент — монолитный на буровых сваях. Стены выполнены из кирпича толщиной 250 мм с утеплением 50 мм.
Объемно-планировочные решения:

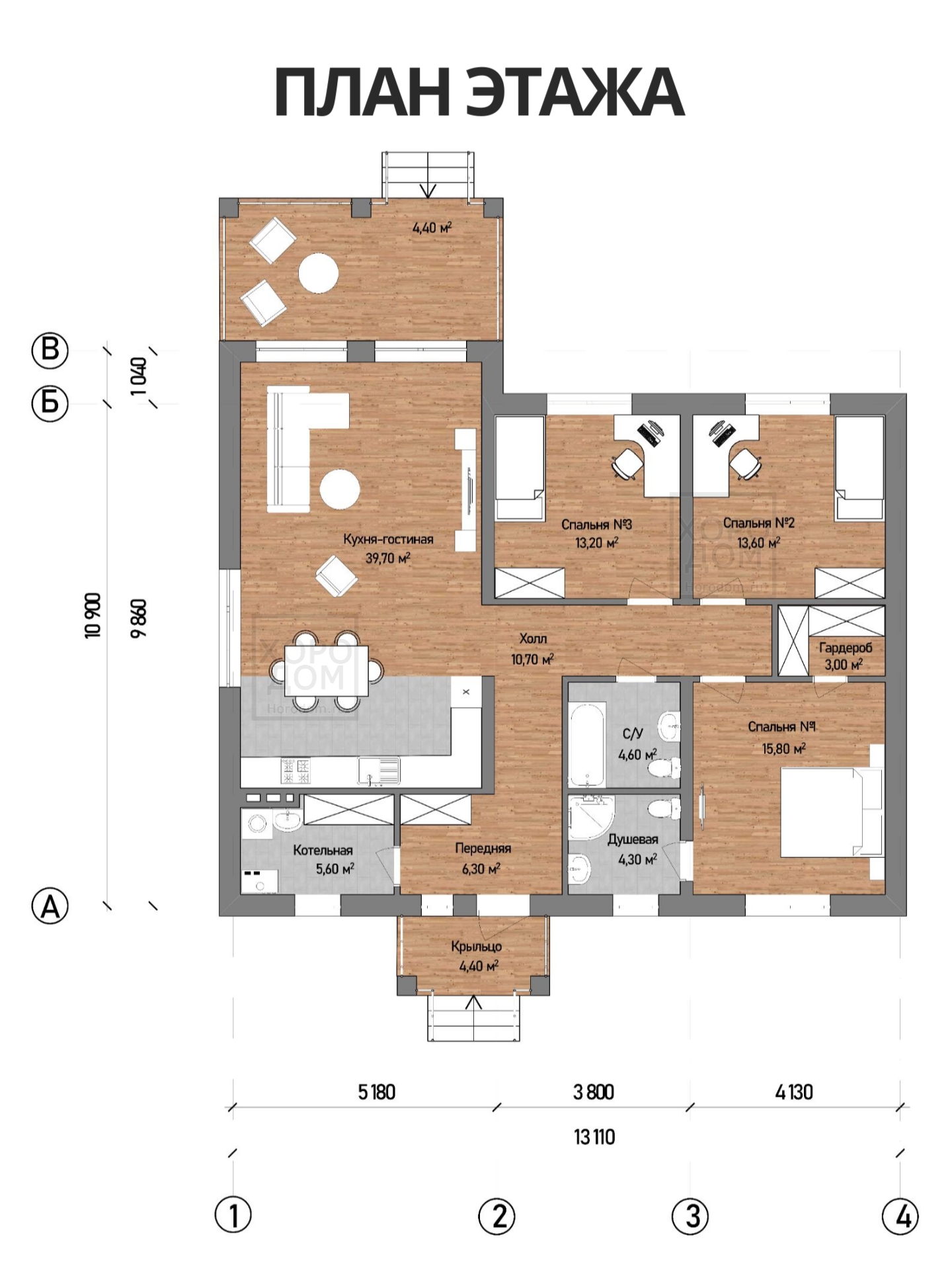

Планировка дома включает кухню-гостиную площадью 39,70 м², три спальни (15,80 м², 13,60 м², 13,20 м²), холл 10,70 м², санузел 4,60 м², душевую 4,30 м², гардероб 3,00 м², котельную 5,60 м², переднюю 6,30 м², крыльцо 4,40 м² и террасу 4,40 м².

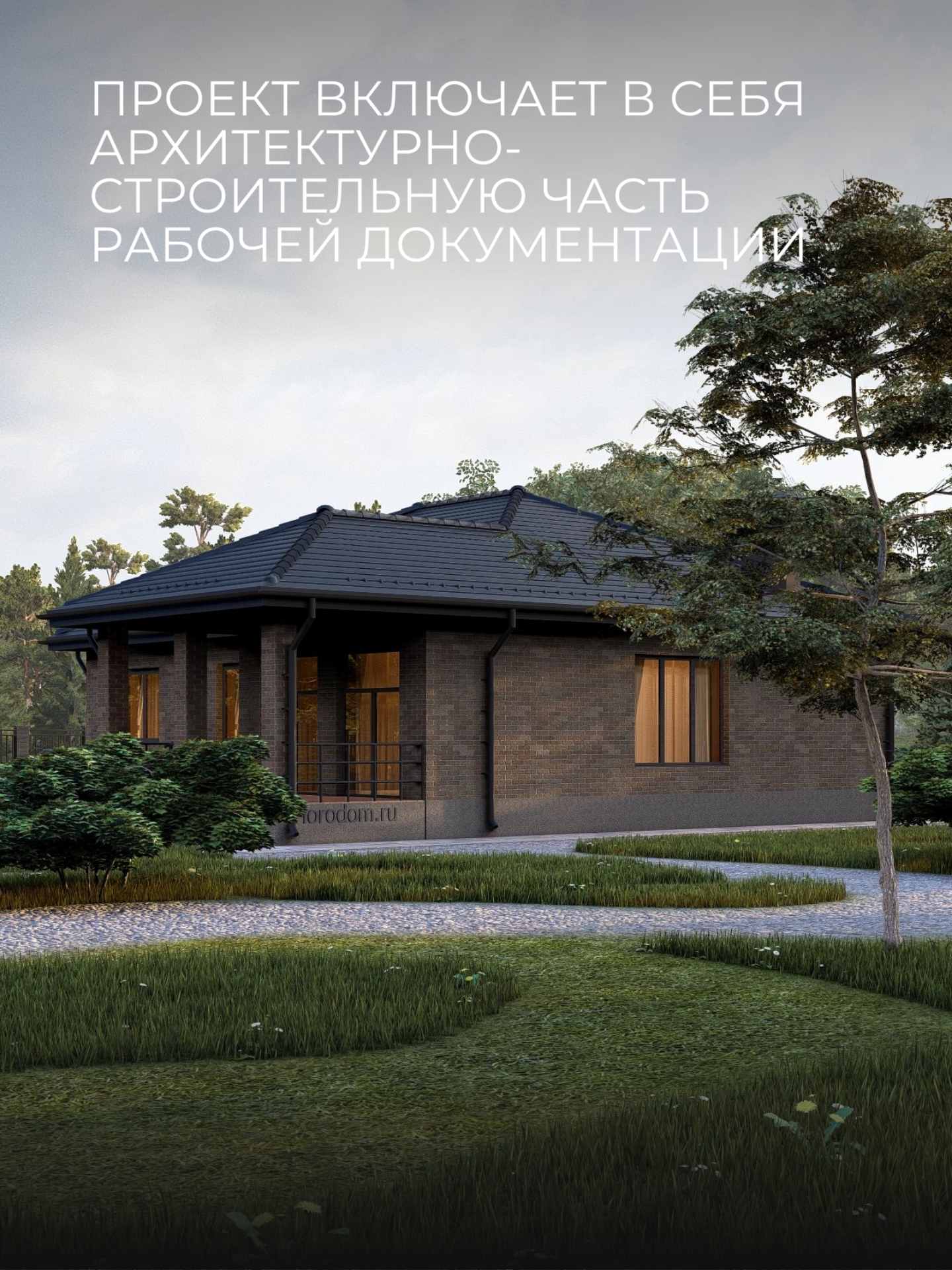

Состав рабочей документации:

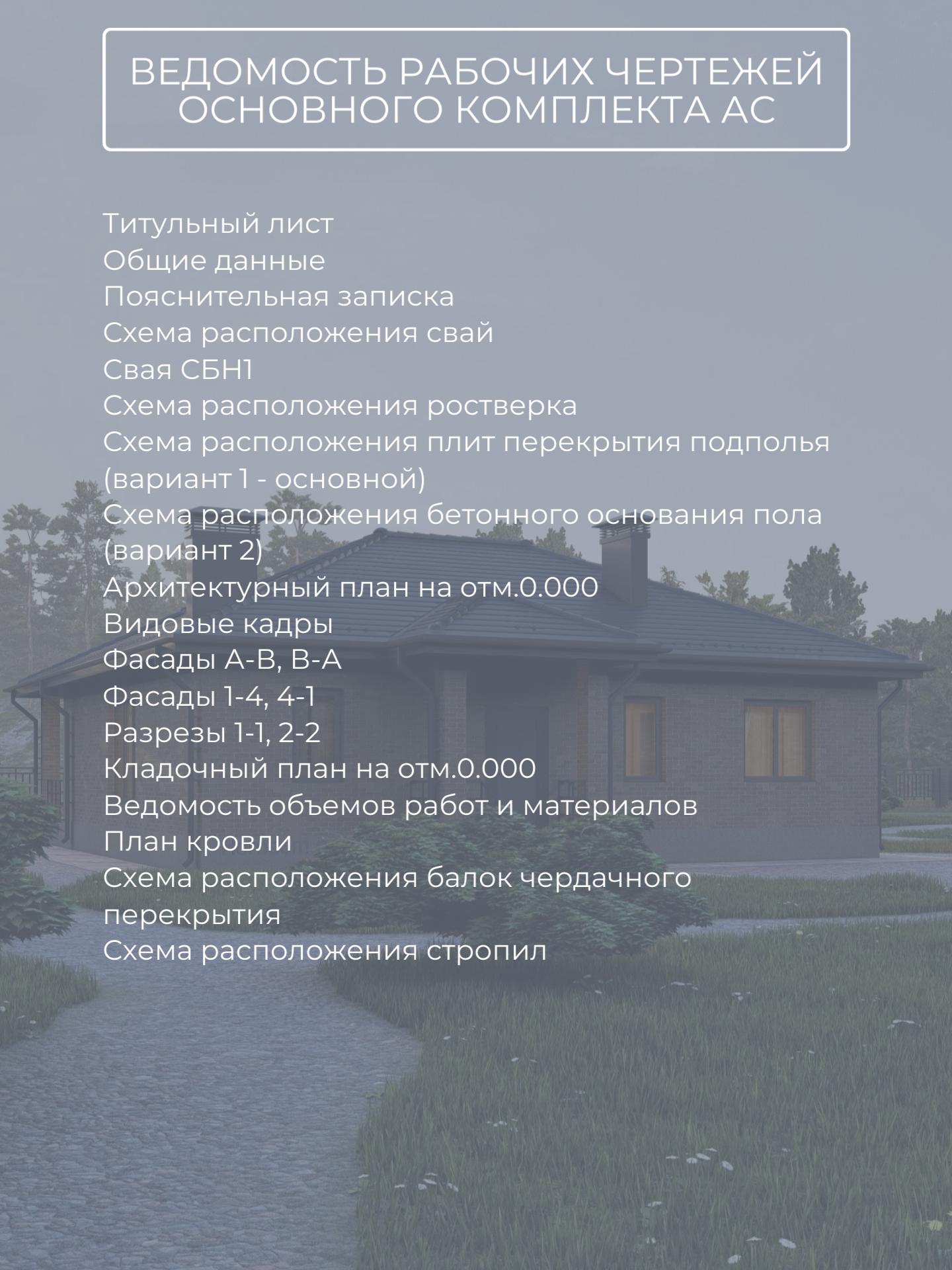

Проект включает титульный лист, общие данные, пояснительную записку, схемы расположения свай и ростверка, схемы перекрытий подполья и бетонного основания пола, архитектурный план, видовые кадры, фасады, разрезы, кладочный план, ведомость объемов работ и материалов, план кровли, а также схемы расположения балок чердачного перекрытия и стропил.
