Проект ОПГД120

Общий метраж 138 м2
4 спальни
2 санузла

Проект двухэтажного дома из кирпича с 4 спальнями 138м2
Общие данные:
Размеры здания в осях составляют 9,89 × 9,11 м. Высота 1-го этажа — 3 110 мм. Высота 2-го этажа — 2 910 мм. Высота здания от отметки нуля до верха кровли — 9 450 мм.
Архитектурные решения:
Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо.
Конструктивные решения:
Фундамент — монолитный на буровых сваях. Стены выполнены из кирпича толщиной 250 мм с утеплением 100 мм.
Объемно-планировочные решения:

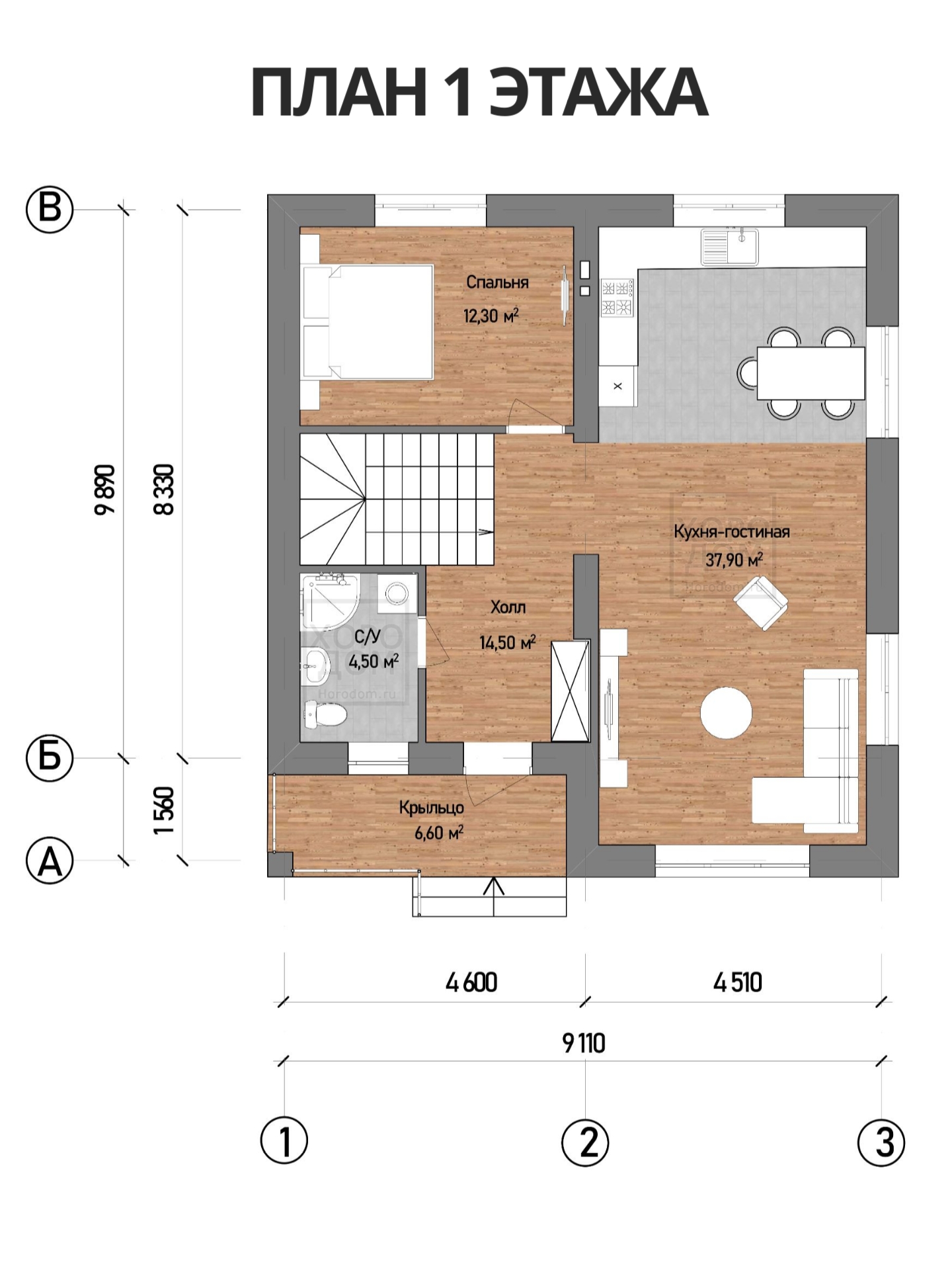

Планировка дома включает на первом этаже: кухню-гостиную площадью 37,90 м², спальню 12,30 м², холл 14,50 м², санузел 4,50 м² и крыльцо 6,60 м².

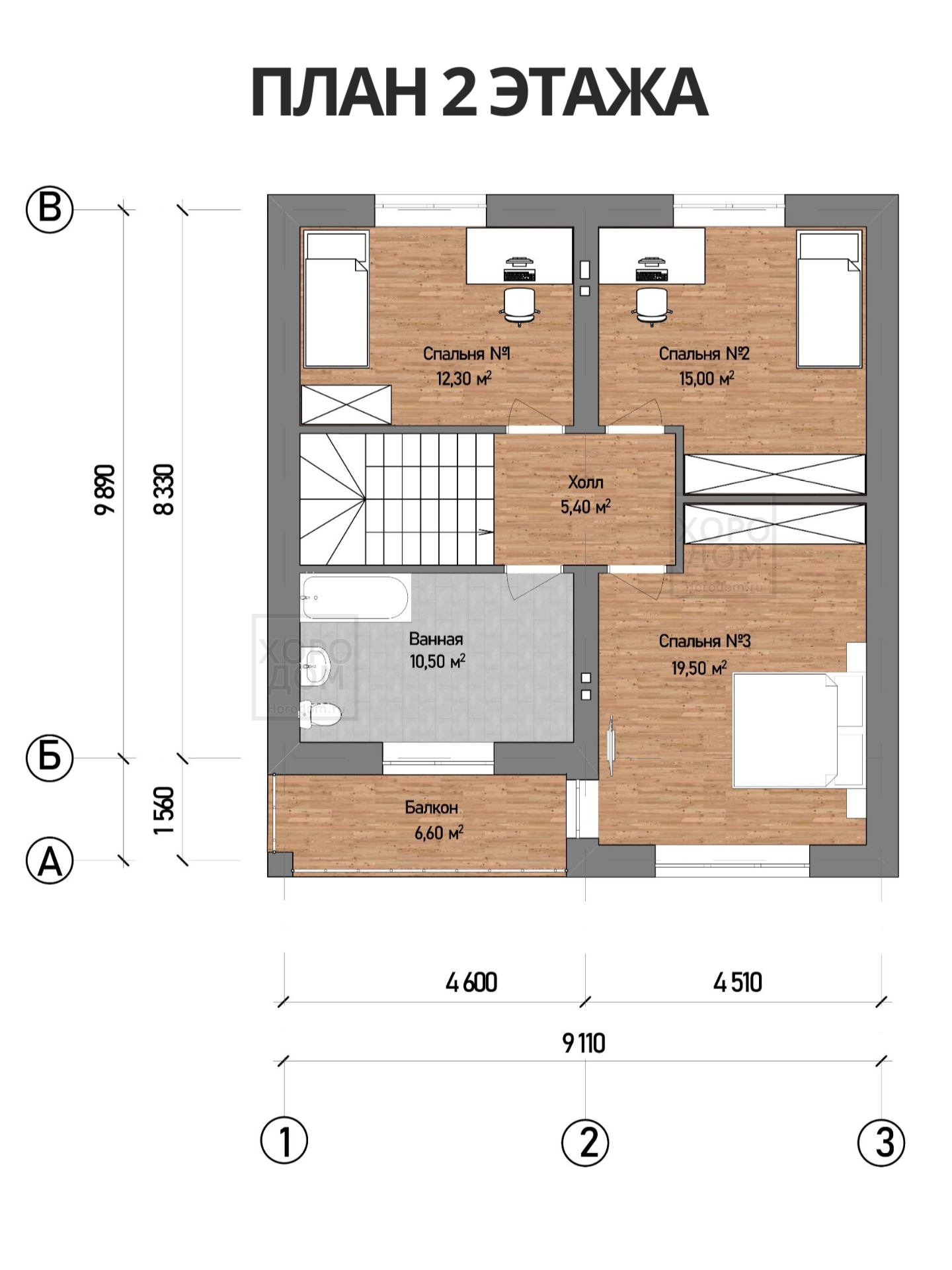

На втором этаже расположены: три спальни (19,50 м², 15,00 м², 12,30 м²), ванная комната 10,50 м², холл 5,40 м² и балкон 6,60 м².
Состав рабочей документации:
Архитектурный раздел (АС) включает: титульный лист, общие данные, пояснительную записку, схему расположения свай, сваю СБН1, схему расположения ростверка и его сечения 1-1, 2-2, план цоколя, схему расположения плит перекрытия подполья, архитектурные планы 1-го и 2-го этажей, видовые кадры, фасады (1-3, 3-1, А-В, В-А), разрез 1-1, кладочные планы, ведомость перемычек, ведомость объемов работ и материалов, схему расположения плит перекрытия 1-го этажа и план кровли.
