Проект ОПГД124

Общий метраж 105 м2
2 спальни
2 санузла

Проект одноэтажного дома из кирпича с 2 спальнями 105м2

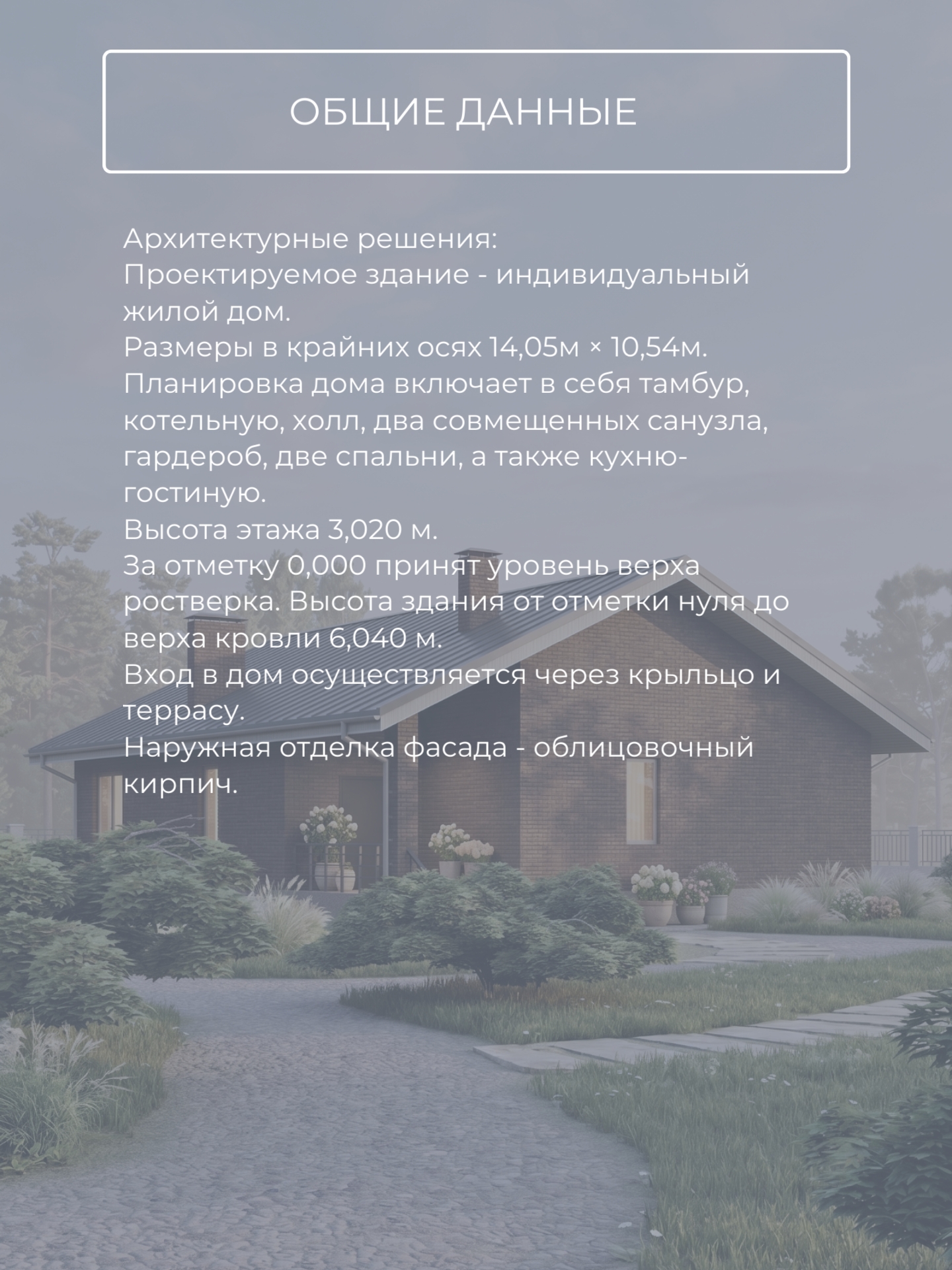

Общие данные:

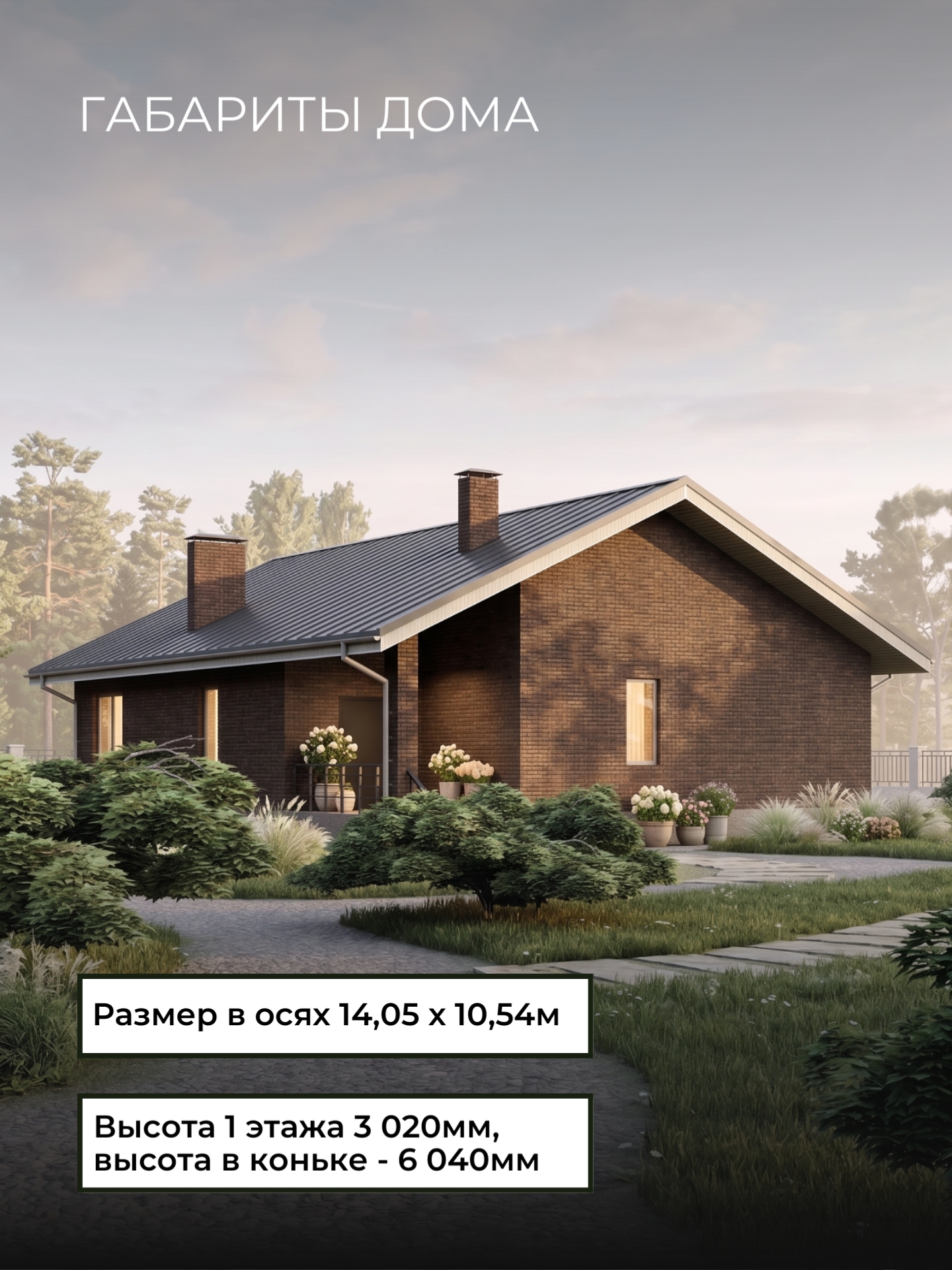

Размеры здания в осях составляют 14,05 × 10,54 м. Высота этажа — 3 020 мм. Высота в коньке — 6 040 мм.
Архитектурные решения:

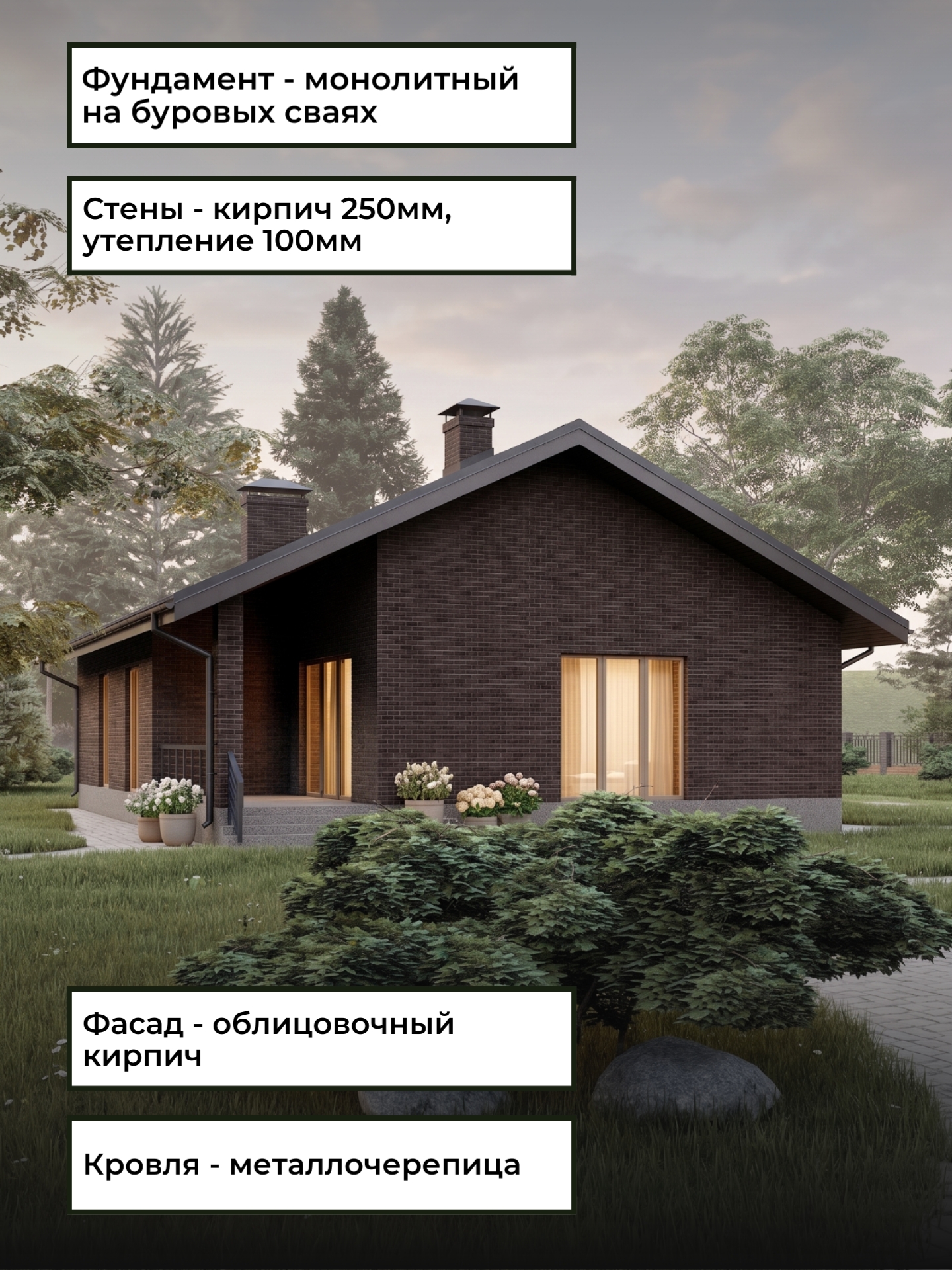

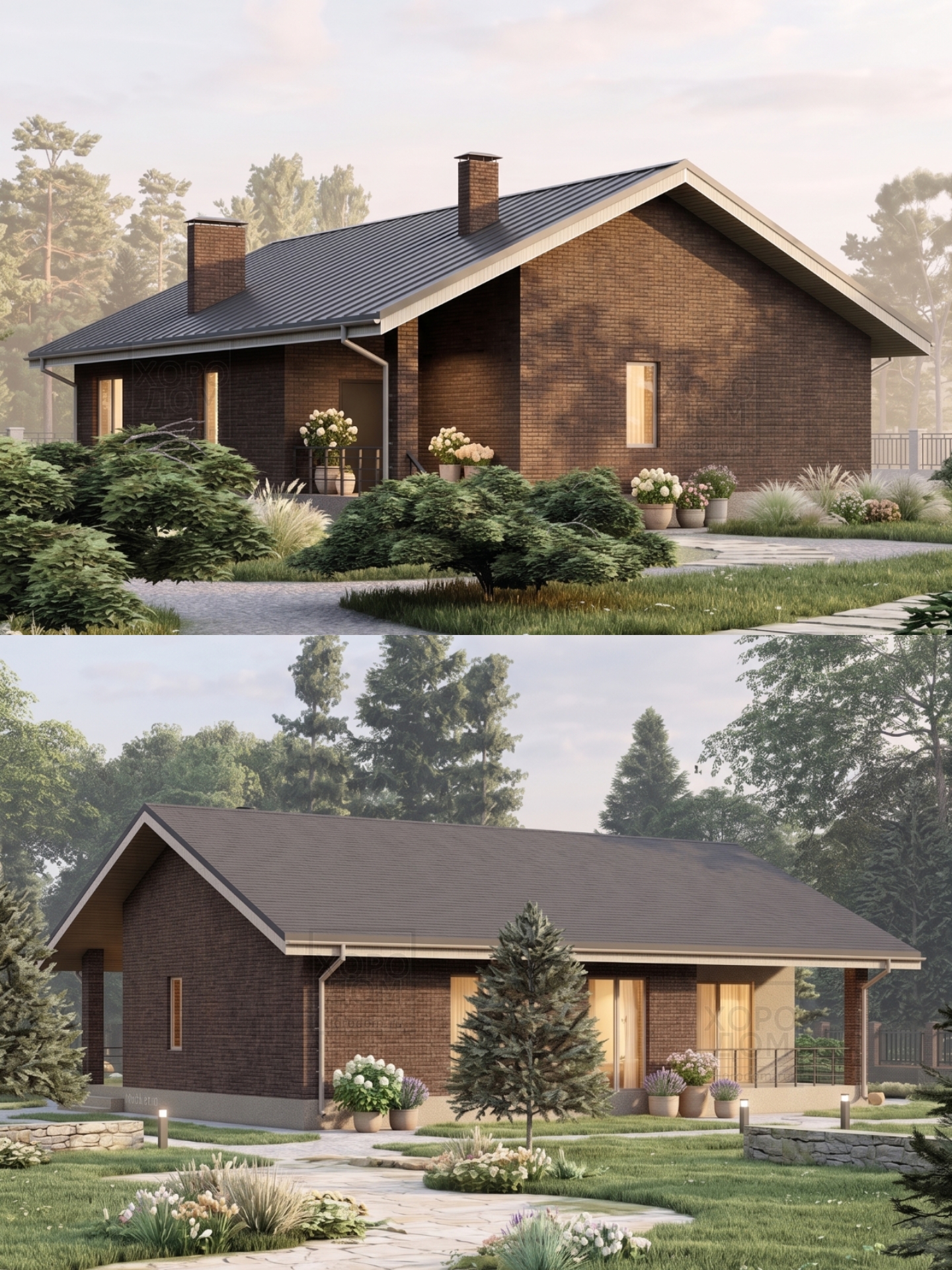

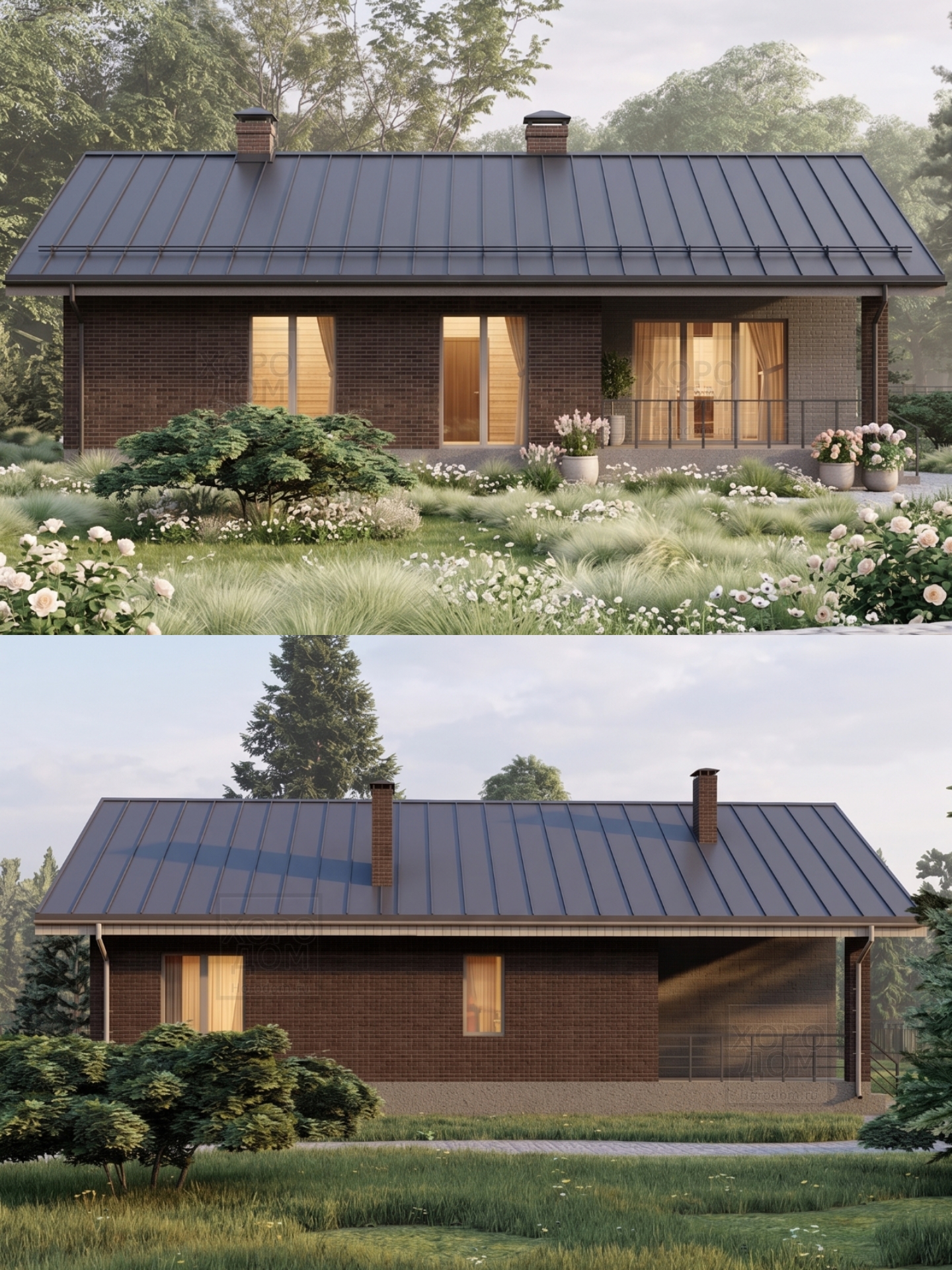

Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо и террасу.
Конструктивные решения:
Фундамент — монолитный на буровых сваях. Стены выполнены из кирпича толщиной 250 мм с утеплением 100 мм.

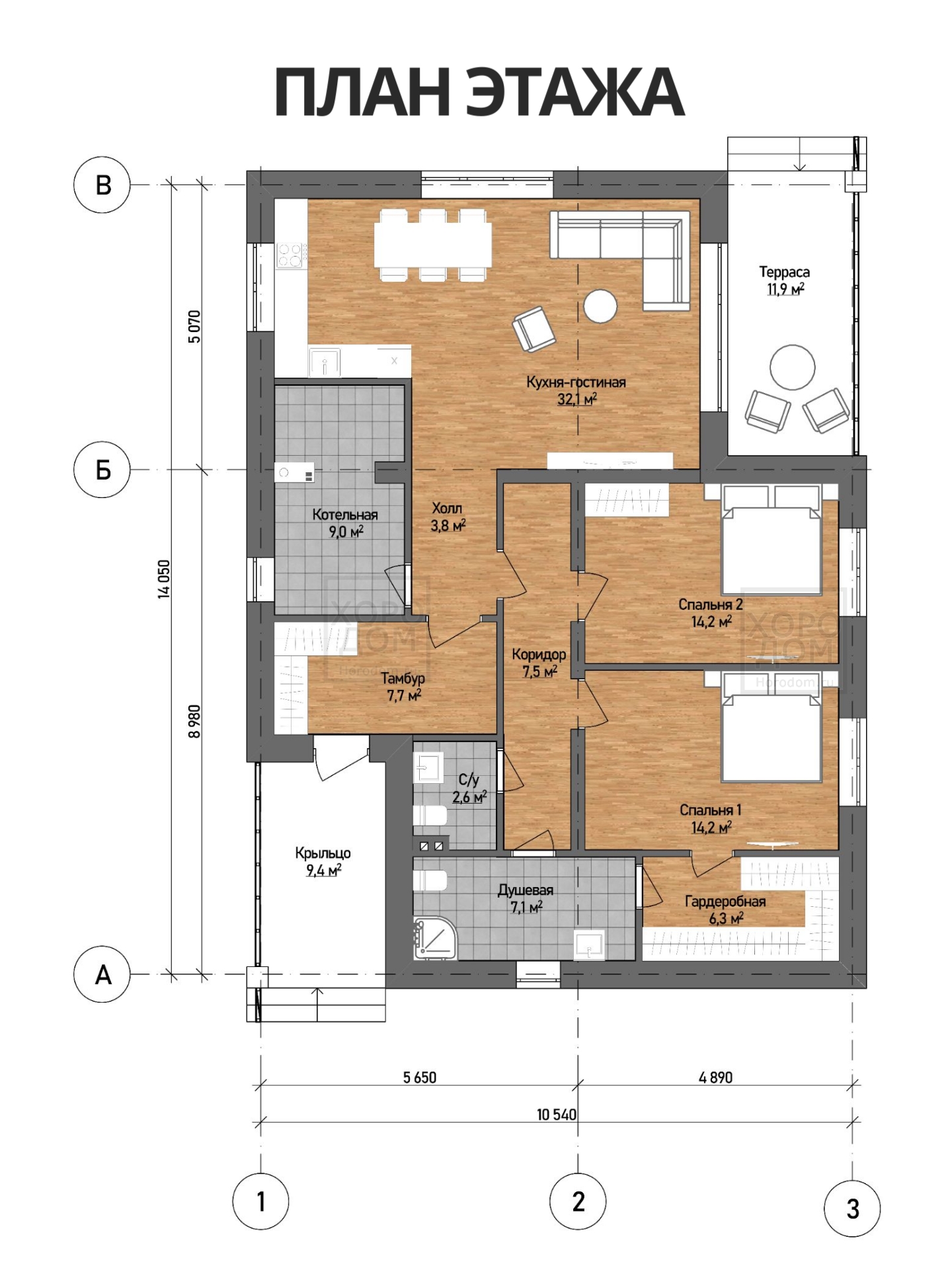

Объемно-планировочные решения:
Планировка дома включает: кухню-гостиную площадью 32,1 м², две спальни (по 14,2 м²), душевую 7,1 м², котельную 9,0 м², тамбур 7,7 м², коридор 7,5 м², террасу 11,9 м², крыльцо 9,4 м², гардеробную 6,3 м², холл 3,8 м² и санузел 2,6 м².

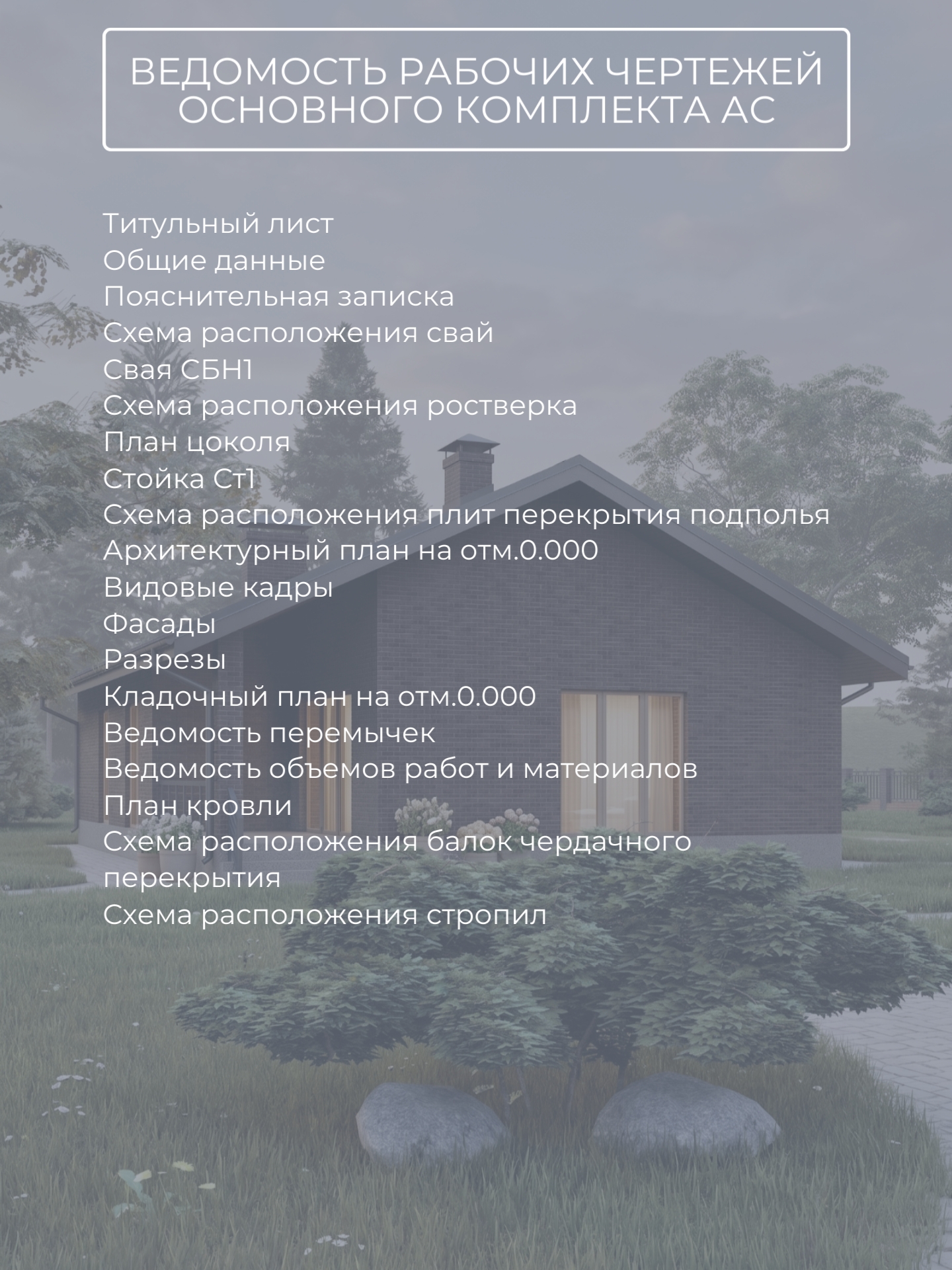

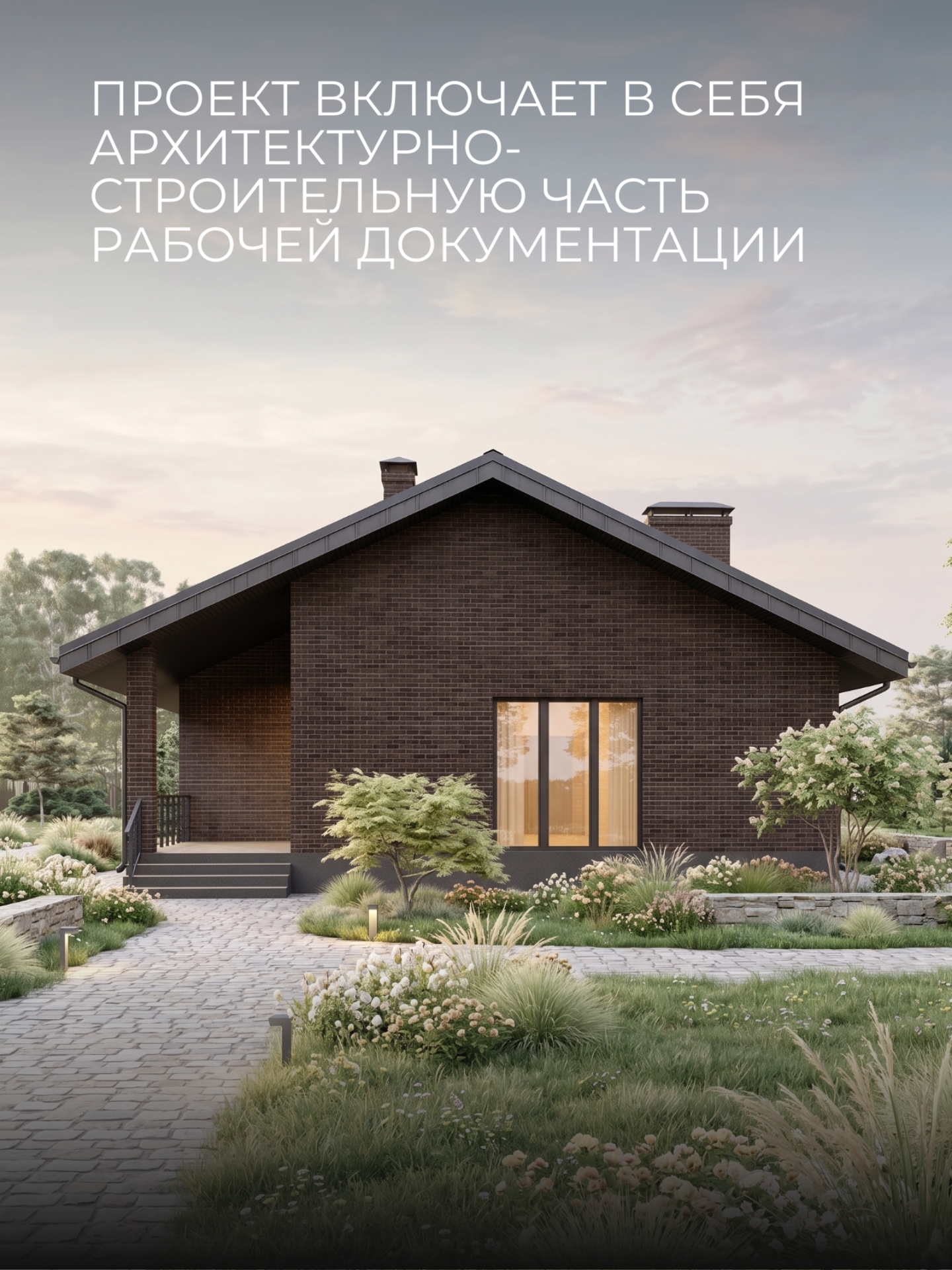

Состав рабочей документации:
Архитектурный раздел (АС) включает: титульный лист, общие данные, пояснительную записку, схему расположения свай, сваю СБН1, схему расположения ростверка, план цоколя, стойку Ст1, схему расположения плит перекрытия подполья, архитектурный план на отм. 0.000, видовые кадры, фасады, разрезы, кладочный план на отм. 0.000, ведомость перемычек, ведомость объемов работ и материалов, план кровли, схему расположения балок чердачного перекрытия и схему расположения стропил.
