Проект ОПГД138

Общий метраж 90 м2
3 спальни
2 санузла

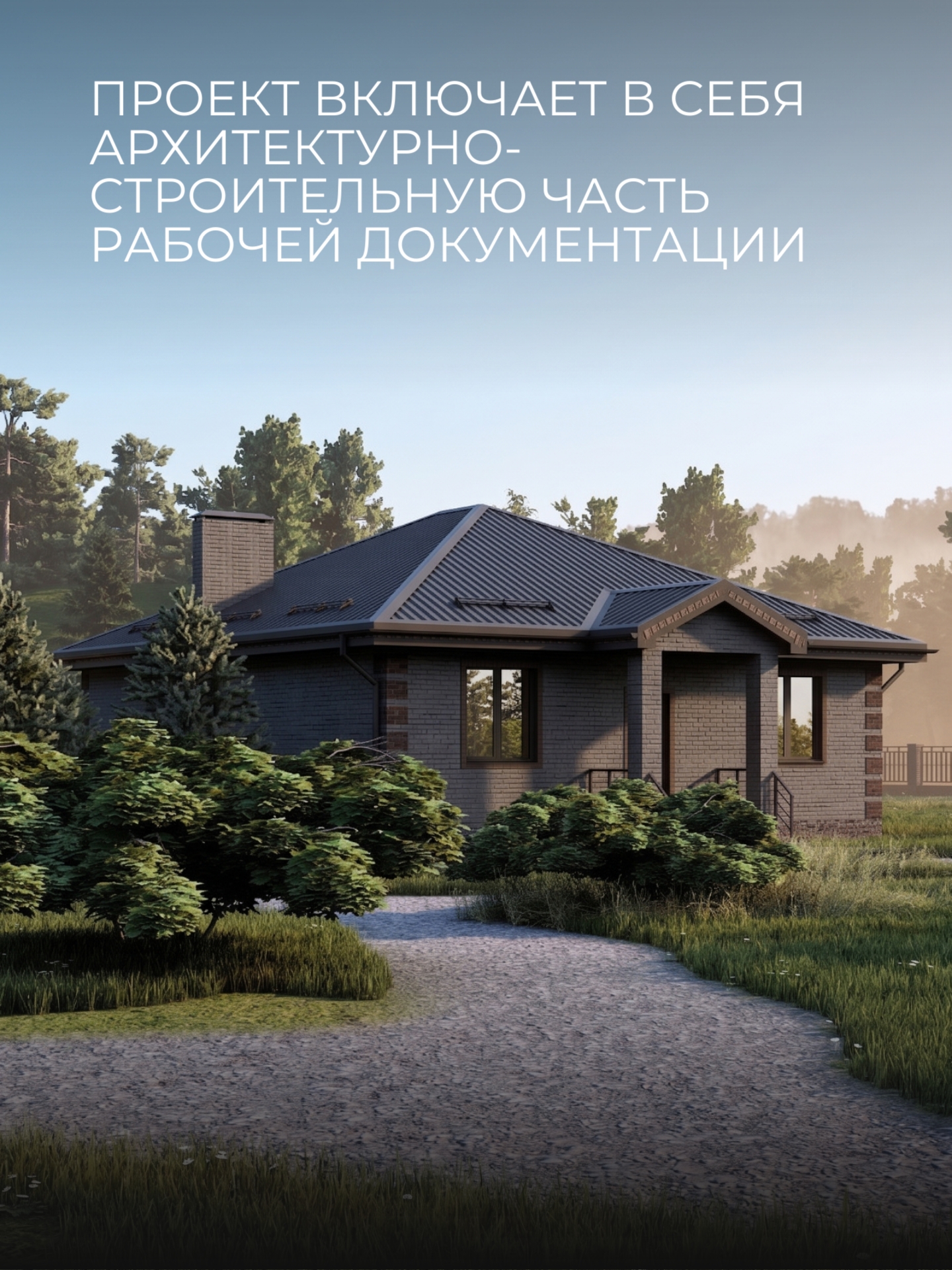

Проект одноэтажного дома из кирпича с 3 спальнями 90м2
Общие данные:
Размеры здания в осях составляют 11,19 × 9,76 м. Высота этажа — 2 870 мм. Высота в коньке — 5 800 мм.
Архитектурные решения:
Проектируемое здание — индивидуальный жилой дом. Наружная отделка фасада выполнена из облицовочного кирпича. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо.
Конструктивные решения:
Фундамент — свайно-ростверковый. Стены выполнены из кирпича толщиной 250 мм с утеплением 100 мм.
Объемно-планировочные решения:

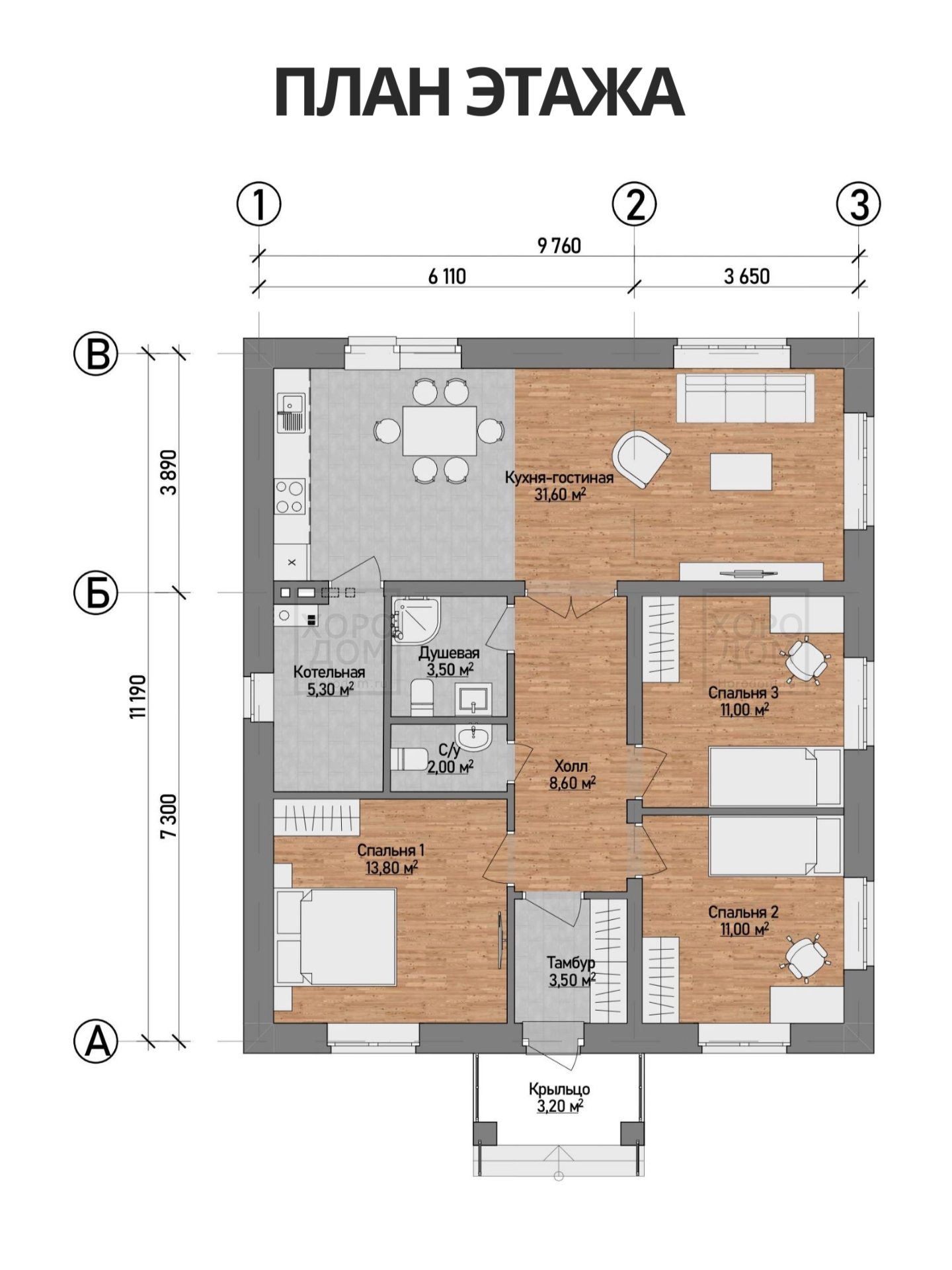

Планировка дома включает: кухню-гостиную площадью 31,60 м², три спальни (13,80 м², 11,00 м², 11,00 м²), холл 8,60 м², котельную 5,30 м², душевую 3,50 м², тамбур 3,50 м², санузел 2,00 м² и крыльцо 3,20 м².
Состав рабочей документации:
Архитектурный раздел (АС) включает: общие данные, общие указания, схему расположения свай, сваю СБН1, схему расположения ростверка, схемы расположения бетонного основания пола, архитектурный план на отм. 0.000, видовые кадры, фасады, разрезы, кладочный план на отм. 0.000, ведомость перемычек, ведомость объемов работ и материалов, план кровли, схему расположения балок чердачного перекрытия и схему расположения стропил.
