Проект ОПГД97

Общий метраж 81 м2
3 спальни
1 санузел

Проект одноэтажного дома из газоблока с 3 спальнями 81м2
Общие данные:
Размеры здания в осях составляют 7,80 × 11,70 м. Высота этажа — 2 800 мм. Высота в коньке — 6 650 мм.
Архитектурные решения:

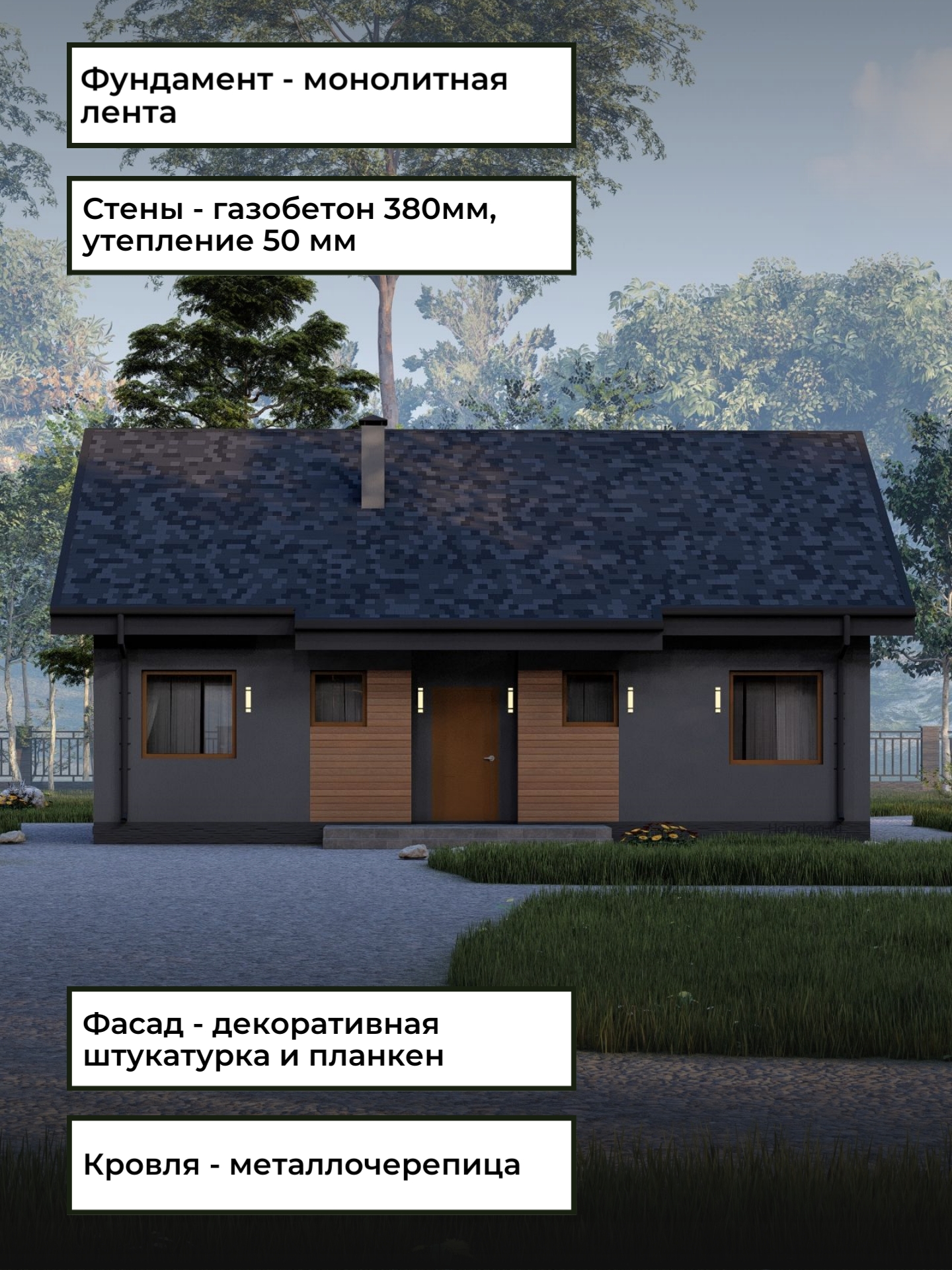

Проектируемый дом — индивидуальный жилой дом. Наружная отделка фасада выполнена из декоративной штукатурки и планкена. Покрытие кровли — металлочерепица. Вход в дом осуществляется через крыльцо или террасу.
Конструктивные решения:
Фундамент — монолитная лента. Стены выполнены из газоблока толщиной 375 мм.
Объемно-планировочные решения:

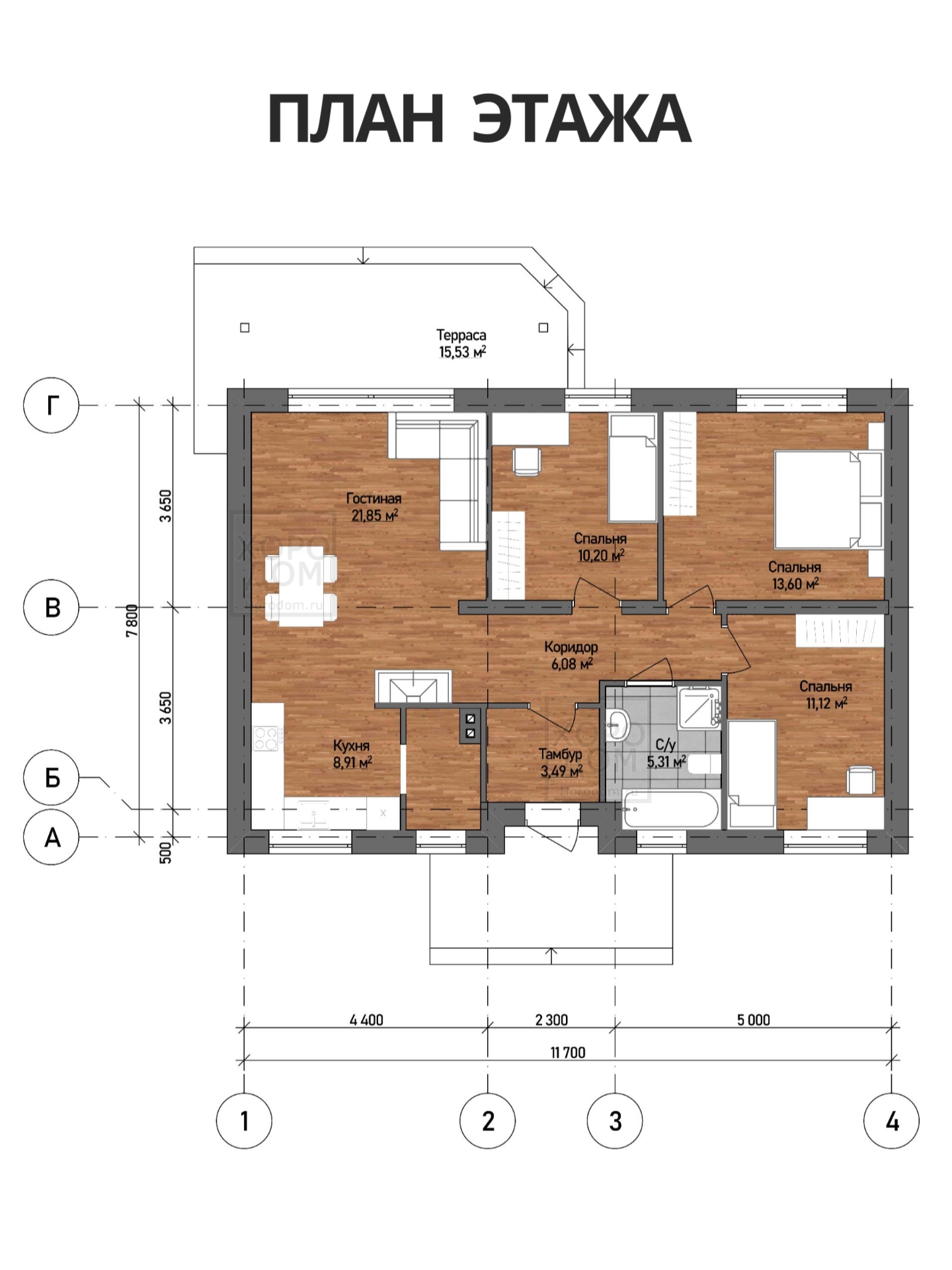

Планировка дома включает гостиную площадью 21,85 м², кухню 8,91 м², три спальни (10,20 м², 13,60 м², 11,12 м²), коридор 6,08 м², тамбур 3,49 м², санузел 5,31 м² и террасу 15,53 м².
Состав рабочей документации:
Архитектурный раздел (АР) включает: титульный лист, ведомости чертежей, общие данные, план 1-го этажа, план крыши, узлы, разрез 1-1, узлы армирования террасы, фасады (в осях 1-4, А-Г, 4-1, Г-А), ведомость внешней отделки, экспликацию полов, спецификацию и элементы заполнения проемов, спецификацию перемычек, разрезы перемычек и узлы.
Конструктивный раздел (КР) включает: титульный лист, общие данные, схемы расположения монолитной фундаментной плиты, разрезы (1-1, 2-2, 3-3), монолитный фундамент ФМ-1, схемы расположения элементов сборного фундамента, колонн, монолитного пояса, балок перекрытия, узлы стыковки балок, схему элементов стропильной конструкции, ведомости расхода стали и бетона.
