Проект ХД35

Общий метраж 80 м2
3 спальни
2 санузла

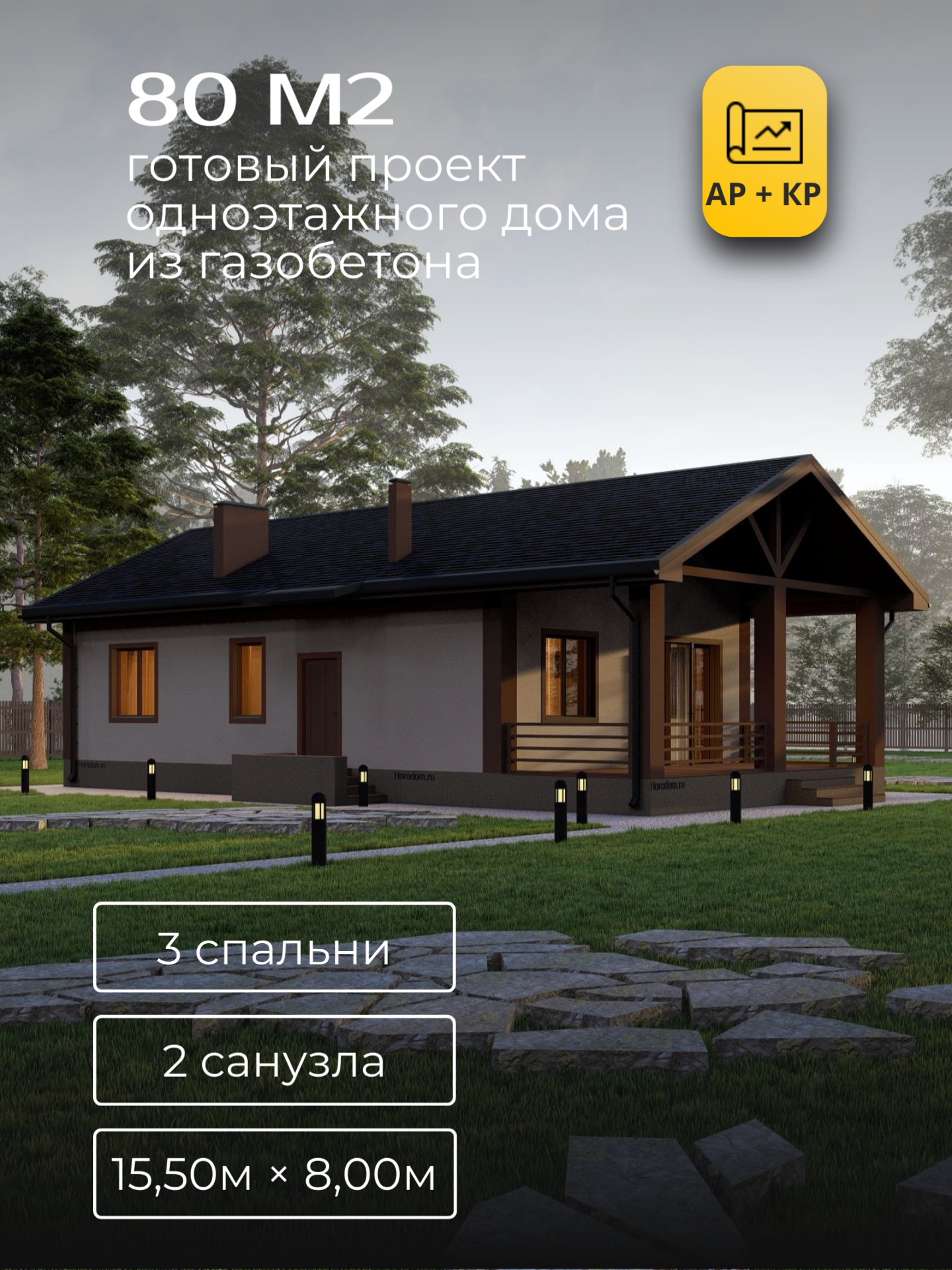

Проект одноэтажного дома из газобетона с 3 спальнями 80м2
Общие данные:

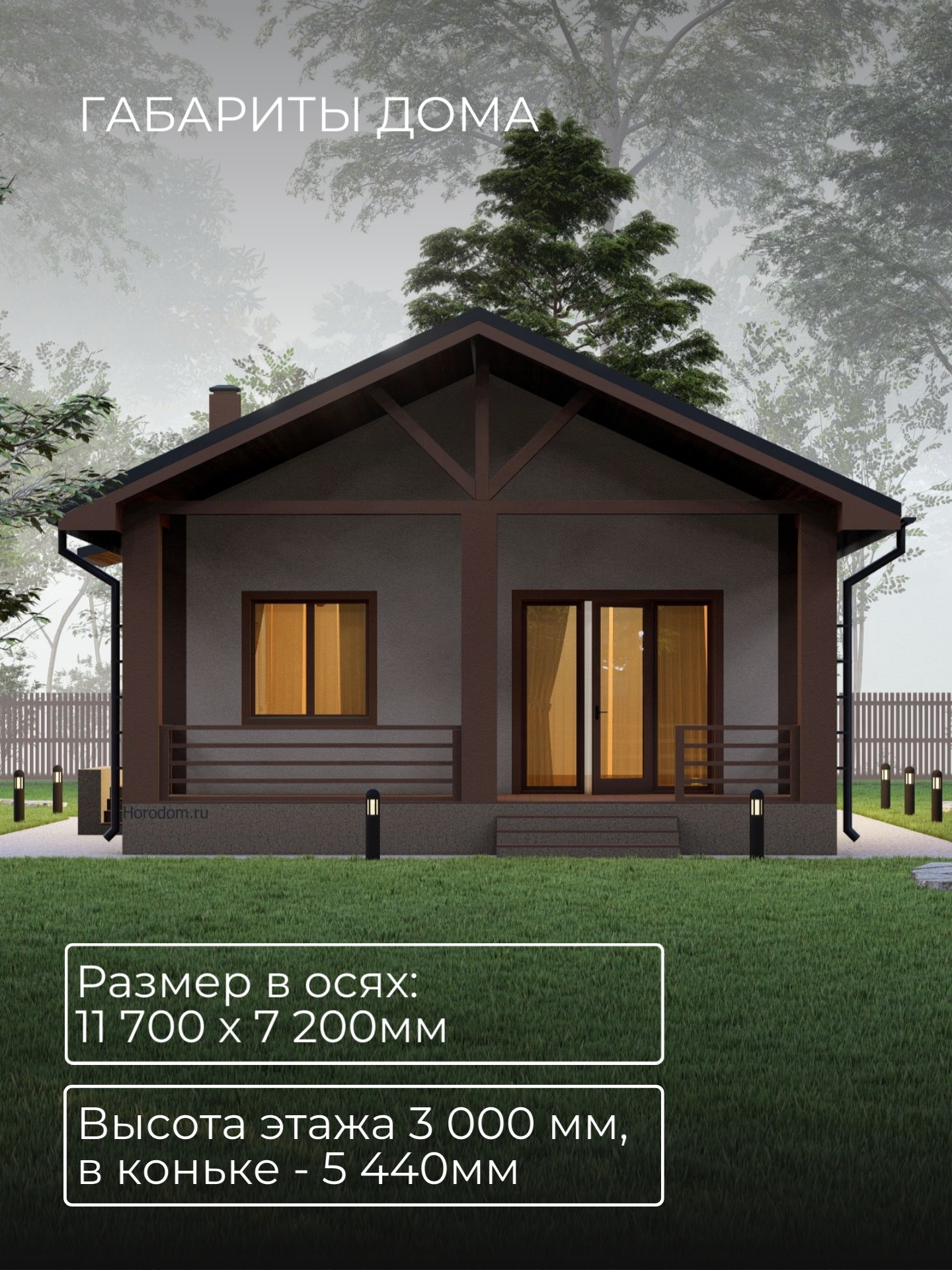

Размеры здания в осях составляют 11,70 × 7,20 м. Высота этажа — 3 000 мм. Высота в коньке — 5 440 мм.
Архитектурные решения:
Проектируемый дом — индивидуальный жилой дом. Наружная отделка фасада выполнена из декоративной штукатурки. Покрытие кровли — металлочерепица. Вход в дом осуществляется через террасу.
Конструктивные решения:

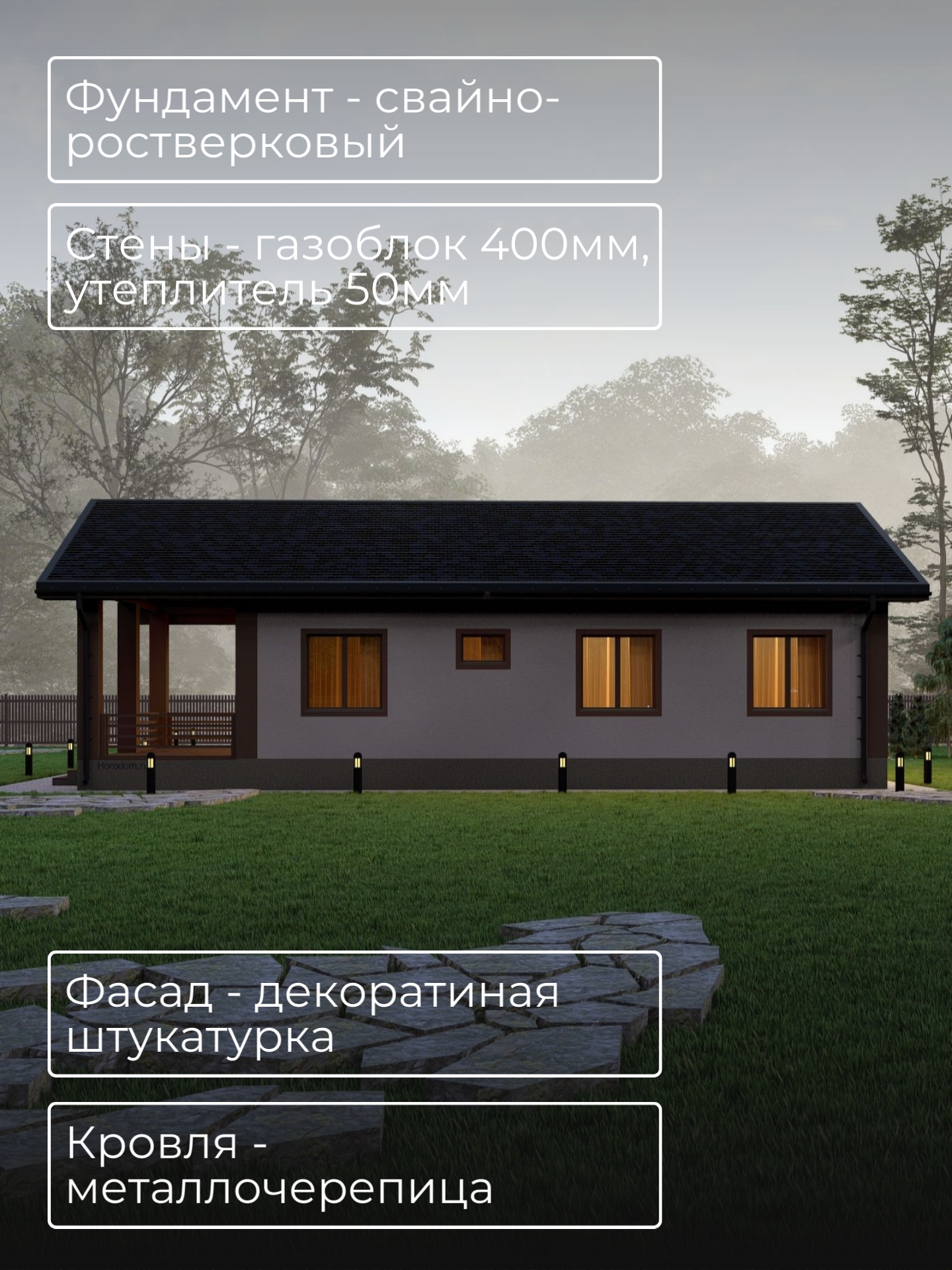

Фундамент — свайно-ростверковый. Стены выполнены из газоблока толщиной 400 мм с утеплителем 50 мм.
Объемно-планировочные решения:

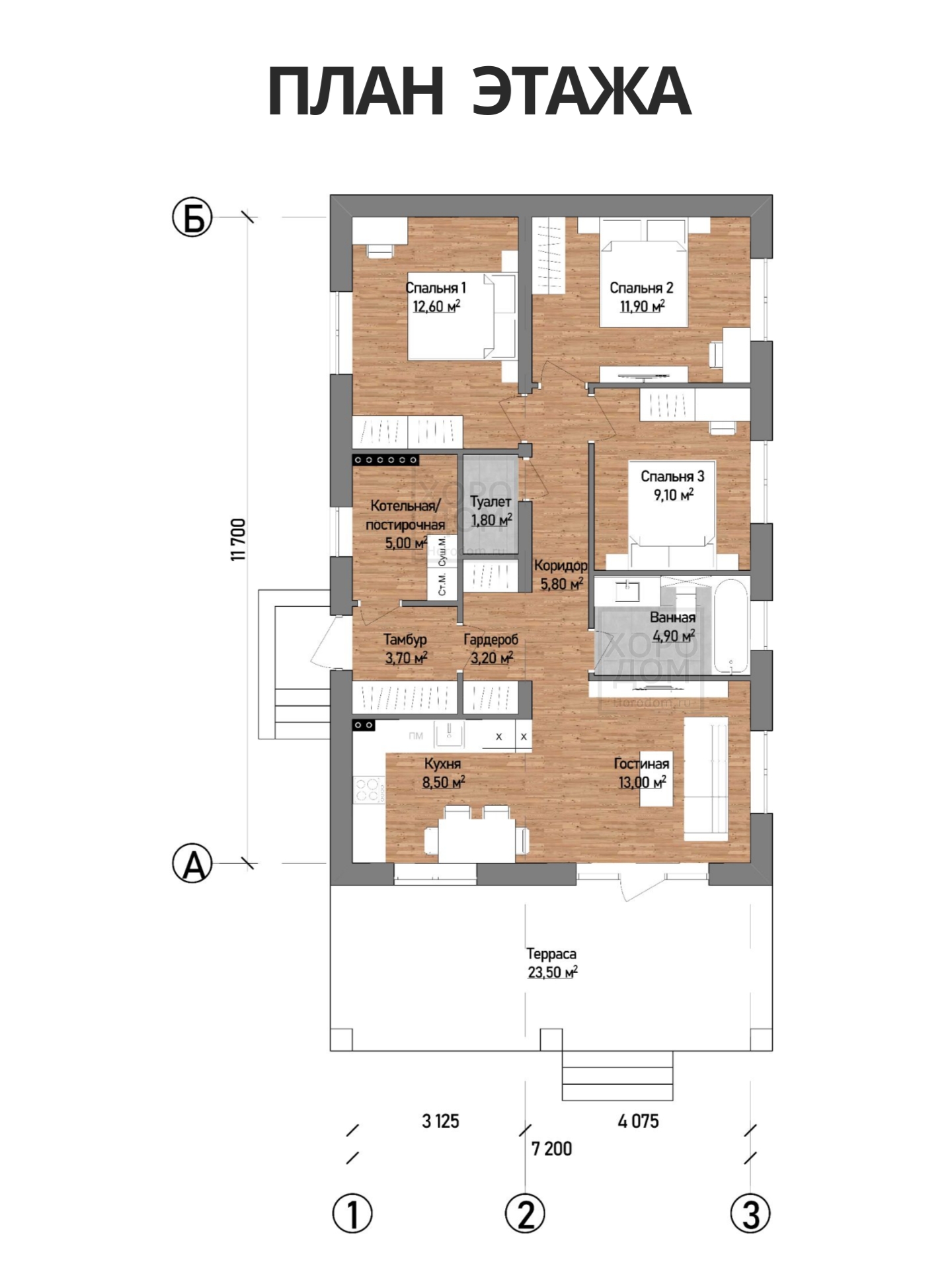

Планировка дома включает тамбур 3,70 м², коридор 5,80 м², гардероб 3,20 м², котельную/постирочную 5,00 м², три спальни (12,60 м², 11,90 м², 9,10 м²), туалет 1,80 м², ванную 4,90 м², кухню 8,50 м², гостиную 13,00 м² и террасу 23,50 м².

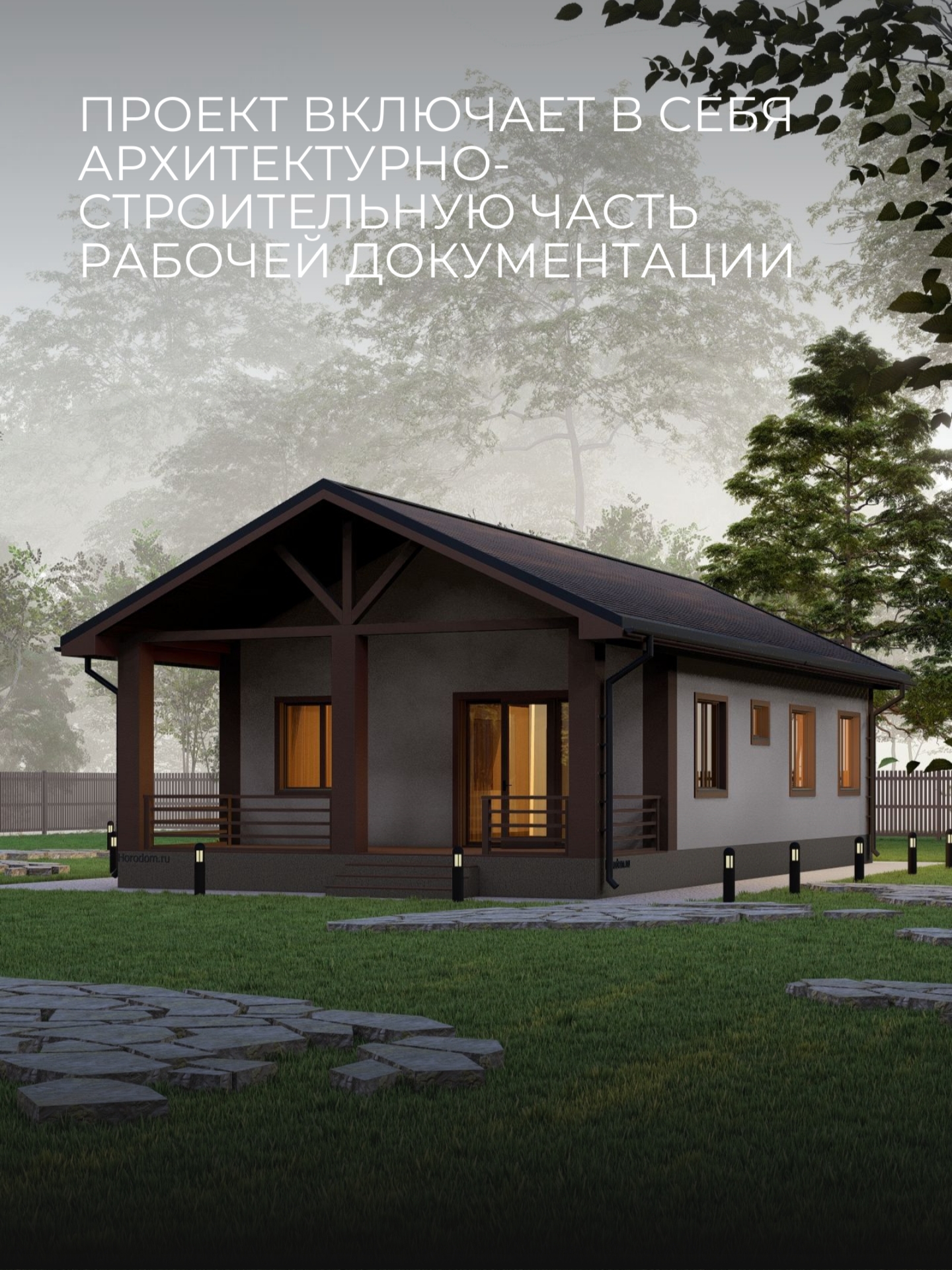

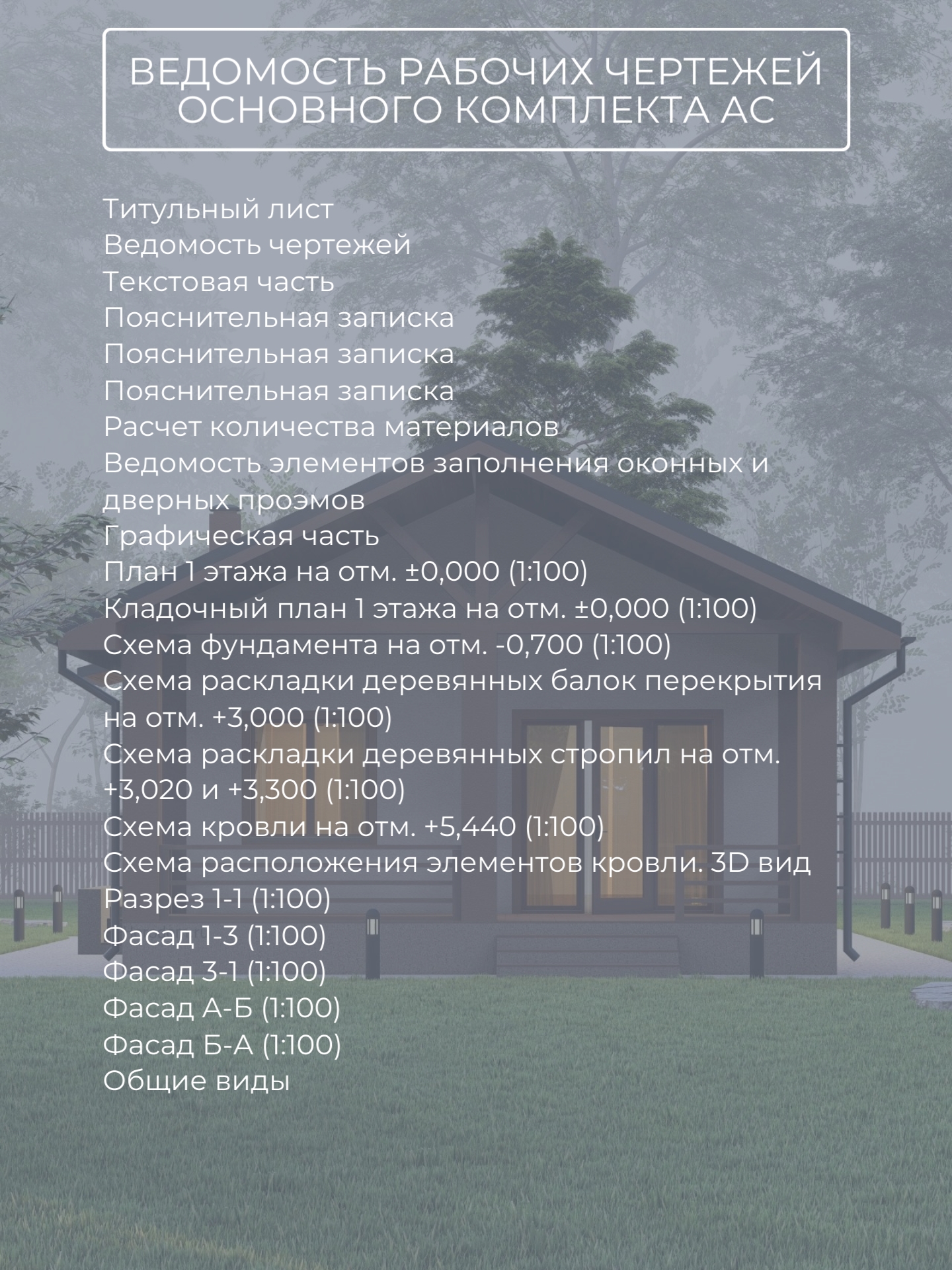

Состав рабочей документации:
Проект включает титульный лист, ведомость чертежей, текстовую часть, пояснительную записку, расчет количества материалов, ведомость элементов заполнения оконных и дверных проемов. Графическая часть содержит: план 1 этажа на отм. ±0,000 (1:100), кладочный план (1:100), схему фундамента на отм. -0,700 (1:100), схему раскладки деревянных балок перекрытия на отм. +3,000 (1:100), схему раскладки деревянных стропил на отм. +3,020 и +3,300 (1:100), схему кровли на отм. +5,440 (1:100), схему расположения элементов кровли (3D вид), разрез 1-1 (1:100), фасады 1-3, 3-1, А-Б, Б-А (1:100) и общие виды.
